這里面的機械構造有什么講究

查看數: 7704 | 評論數: 14 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-12-19 21:33

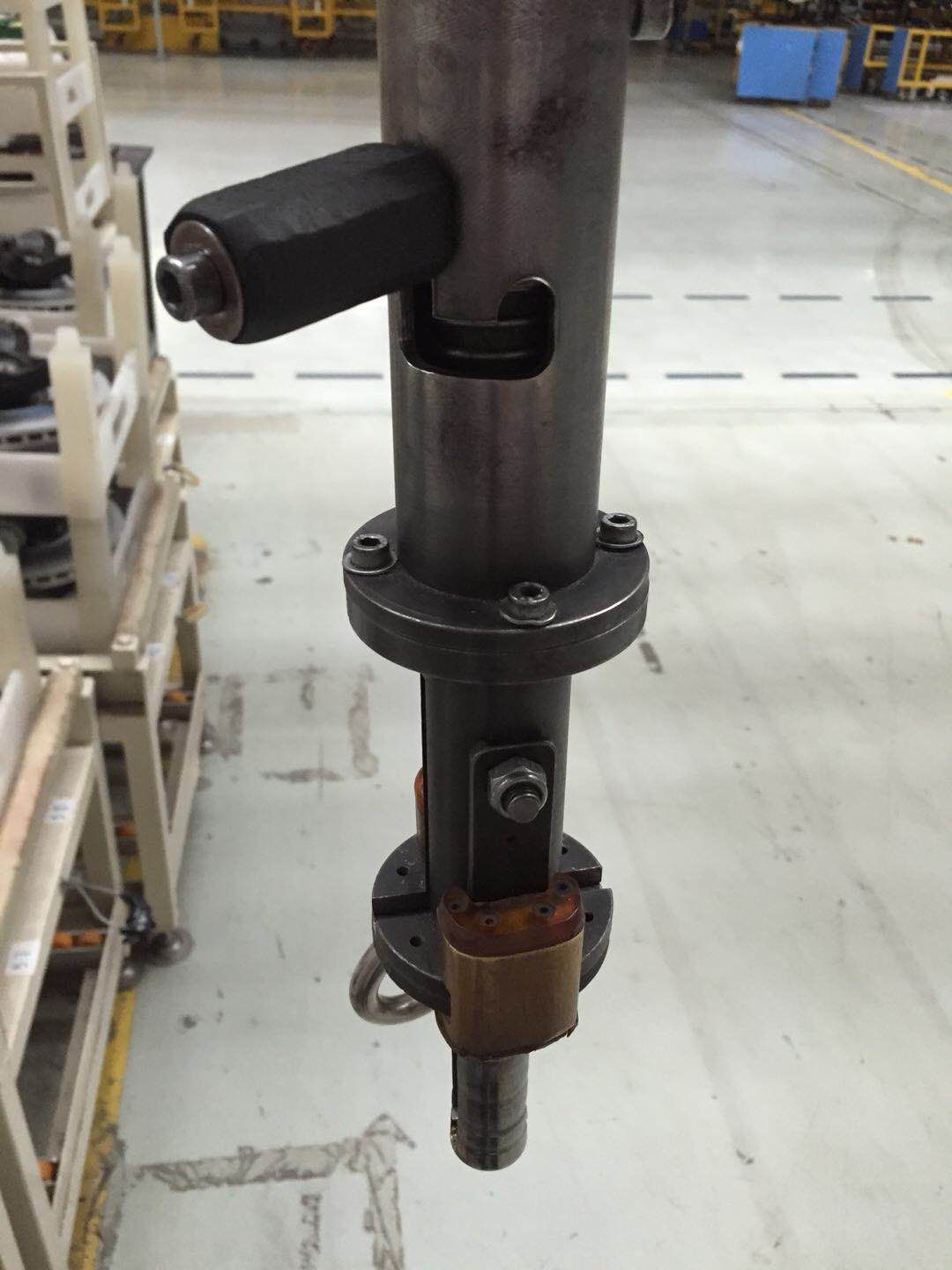

本帖最后由 chong20001124 于 2017-12-19 21:33 編輯要參照這幾個圖弄類似的一個吊裝夾具，里面是用的鉸鏈機構還是其它什么？有熟悉的請指點一二！！

回復

庹忠林 發表于 2018-3-29 14:57:26

學習

方知雪至 發表于 2018-3-29 10:42:40

順波 發表于 2017-12-29 15:48:10

挺巧妙

chong20001124 發表于 2017-12-20 20:48:56

夾具是先伸入孔中，然后上面那個把手往下，爪勾伸出掛住下面那個沉臺孔，把產品吊裝至另一個工位，再把把手往上拉，把爪勾縮回，卸下產品！基本就這樣吧！！

chong20001124 發表于 2017-12-20 20:43:37

只有快樂發表于 2017-12-20 06:57
流水線裝配的是什么

是的！

機械0738 發表于 2017-12-20 10:40:09

學習

zhangyabin 發表于 2017-12-20 09:15:01

夾具需要進行的動作/功能能不能分解說一下

俊俊時 發表于 2017-12-20 08:43:59

內漲型？

mrhg 發表于 2017-12-20 07:34:44

類似撐傘，工件插入后，上面銷軸往下壓，傘被打開，鎖死工件不往下掉；銷軸往上提，傘被收攏，工件脫開。中間螺栓連接的是銷軸，兩側的鐵片隨著銷軸一起上下運動，類似剪刀的開合。

應該是這個原理。發表于 2017-12-20 10:09
