我表示你帶不動，電機需要剎車的來著
400W，按3000轉，T=9550*0.4/3000=1.27n*m

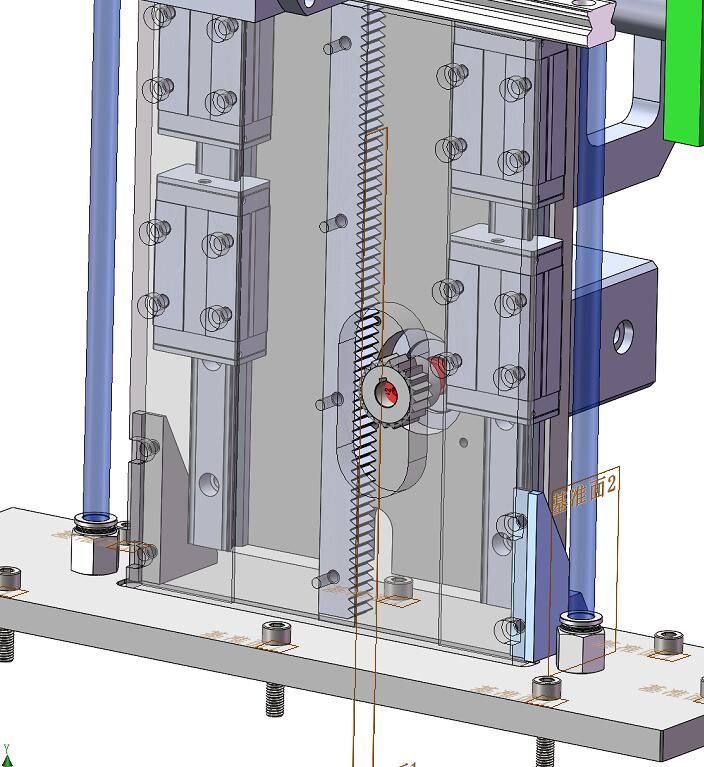

齒輪分度圓半徑r=M*Z/2=1.5*24/2=18mm
電機提升力F=T/r=70n
豎直使用G=mg=30x10=300n
建議：電機加一個1:10的減速機，電機理論出力可達到700N
其他不懂，歡迎拍磚

wll19821016 發表于 2019-9-19 12:25
請教大俠，計算氣動扭矩的時候，所要求的電機氣動時間是怎么確定的呢，無論是伺服還是步進，還是普通電機 ...

以伺服為例，其他的以伺服為參考，但是是否可調節要注意。
參考速度時間曲線，一般有三段，加速勻速減速。我理解你所指的啟動時間即加速時間。以下論述以加速時間代替啟動時間。我認為這樣更貼切。

一般情況下，伺服電機的伺服驅動器會有一系列參數需要改動。例如臺達的，有一個軟件，電氣工程師是在這個軟件上，根據說明書指導，修改一些參數。最重要的一般是增益、電機型號、扭矩限制等。一般情況下，有一個加速時間，這個時間的單位是毫秒。默認是200。參考說明書，是這樣定義的，達到3000r/min的時間，是0.2秒。這是電機的最大能力。這個數不能再小了。大部分伺服電機都是這樣的。

如果經過機械工程師的設計計算，我不需要那么大的加速度。那么就要計算出這個加速度的值，折算成從零加速至3000轉的時間，然后寫入?yún)?shù)。例如1000.改完之后，就會發現電機的加速明顯緩和了，沖擊不那么大了。

從另一個角度看待這個問題。如果經過計算你減小了加速度，那么你需要的啟動扭矩就可以減小一點。就可能可以選擇一個小功率的電機。但是如果電機安裝上之后，仍然按照0.2秒的加速度運行。那有可能會過載報警。因為啟動扭矩過大。

我的這個認識也不一定完全正確，歡迎討論。

水水5 發表于 2017-12-16 09:32
非也，非也，
扭矩要考慮加速度，扭矩等于轉動慣量乘以角加速度。
轉動慣量的計算，可以用solidworks，也 ...

大神，我也想要396321030@QQ.COM，謝謝

看了半天也是醉了

有詳細的計算過程嗎？

太復雜了

zhouzhangjian 發表于 2017-12-15 19:39
首先根據能量守恒定律算出直線運動部分的等效慣量  ½mv2=½Jω2   對于齒輪齒條齒條速度v=rω     ...

看這個。。。。。。

xiaobing86203 發表于 2017-12-15 20:38
建議樓主按如下計算 表格，考慮周全，各種工況都需要計算進去

騙子，沒有齒輪齒條的

這些結構都得帶減速機的，不能直接齒輪和電機直連，直連電機扭矩承受不了，而且首先要知道，電機軸帶動的這套裝置的總負重是多少，在進行選型，減速機定了，看選型電機夠不夠用，不夠用選大的電機；電機定了，選型選減速比大的減速機，反正從經濟性基礎達到產品需求，記得要保證安全系數哦

真好用，謝謝

有點緊張
