未來第一站 發表于 2017-12-12 16:56
傳動比呢？

大俠說的對，是我忽略了。題目里面電機的齒輪和旋轉軸的齒輪明顯是不一樣大的。因此在求得加速扭矩以后，需要再除以減速比，得到的才是電機扭矩

傳動比呢？

bamboo 發表于 2017-12-12 16:14
大俠你好請教個問題，如果重塊剛好在圓盤中心，質量很大。r2=0，慣量怎么算

這個就要考慮質量分布了。題目里面的重塊之所以可以這么算，是因?yàn)橹貕K比較規則，并且距離旋轉中心的距離也比較遠，才能做這種近似計算

你說的例子，其實跟圓盤比較像，即使重心在旋轉軸上，也不能認為轉動慣量是0，因?yàn)樗袞|西都是有質量分布的，重心只是為了方便理解和計算

塵世天涯 發表于 2017-12-12 08:57
這個一看就是書本上的作業題，因?yàn)閷?shí)際的傳動系統的效率不可能是100%。這個題目中特意說明了效率是100%，因 ...

大俠你好請教個問題，如果重塊剛好在圓盤中心，質量很大。r2=0，慣量怎么算

照你這個速度算，步進電機轉速600rpm，這個速度步進電機已近沒啥輸出力矩了。另外，實際運用時，你需要算外部負載部分轉換到步進電機上的轉動慣量，最好不要超過電機轉子慣量5倍，可以用減速機來協調，減速比平方的關系。

補充一下：
加速度a的單位是 rad/s2（弧度/秒平方）
I的單位是 公斤*米平方
m是質量，單位是公斤
R是圓盤半徑，單位是米
r是重塊重心到圓盤軸心距離，單位是米
扭矩單位是  牛*米

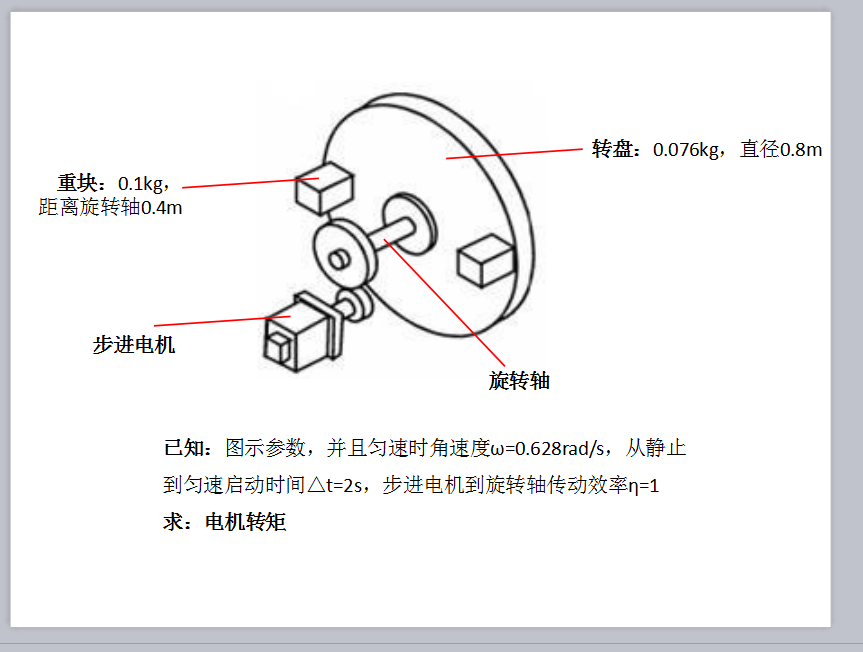

電機帶動轉動的加速扭矩計算

不對，剛剛搞錯了，千克力那個是飛輪矩的，慣量單位千克·米平方，沒錯

zhangjun3 發表于 2017-12-12 10:20
大俠，扭矩是否為加速度乘以轉動慣量？按您的方法算出來單位不是扭矩的單位。。。。

慣量單位：千克·米平方、千克力·米平方兩種，二樓說的沒錯啊

塵世天涯 發表于 2017-12-12 08:57
這個一看就是書本上的作業題，因?yàn)閷?shí)際的傳動系統的效率不可能是100%。這個題目中特意說明了效率是100%，因 ...

大俠，扭矩是否為加速度乘以轉動慣量？按您的方法算出來單位不是扭矩的單位。。。。
