發布時間: 2017-12-10 11:36

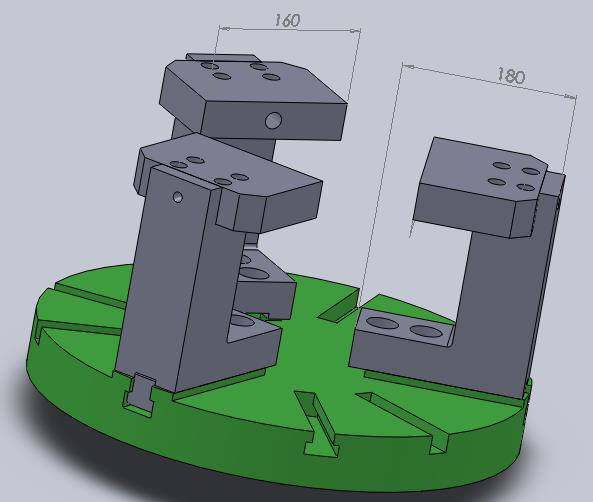

正文摘要:客戶目前快換卡爪的設計遇到瓶頸，設計一種數控立車快換卡爪，加工的輪轂種類有幾十種，想實現快速換線，底座不動，每次只換塊，爪要求的更換時間是30分鐘。 + | n! X, d" Y* ... |
| 學習中 |
Jack_X9yA5 發表于 2017-12-15 18:59( V' `( Q3 q' l# a& Q9 v 快速定位可以使用現成的夾具 |
| 工廠生產要達到快換（省時間）的目的，可以從這兩個方面下手：1.如何快速定位 2.如何快速夾緊。所有的結構都是圍繞它們做文章。 |
面壁深功 發表于 2017-12-10 17:07. {8 G4 ^6 M1 I U形槽不行吧，只能限制住卡爪的三個自由度啊，應該用燕尾槽或者T形槽吧; \! E v6 ?6 Y! x4 ? |
韓寒11 發表于 2017-12-11 12:20 卸掉四卡爪后在花盤上加裝一塊過渡板，然后在過渡板裝三爪卡盤  要不然就是定制的立車花盤。# x1 n; ~; N4 v9 Q- G2 h |
魚滿多 發表于 2017-12-11 08:343 b# g( D$ L2 R U2 p( v 加工葉輪使用的就是三爪的6 W( z( {+ y/ W1 S* h& F. w |
|
本帖最后由 魚滿多 于 2017-12-11 08:48 編輯 1 b9 m. L; j4 u9 K f6 y& z 立車花盤沒有“三爪”的。 |
| 進來學習學習 經驗 |
| 這種夾上面的還是挺少見的，一般都是夾下邊沿，輪轂加工線很成熟了，夾具也是。 |
