求助：旋轉吊具設計

查看數: 11390 | 評論數: 32 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

yesong12

發布時間: 2017-12-2 08:13

正文摘要:

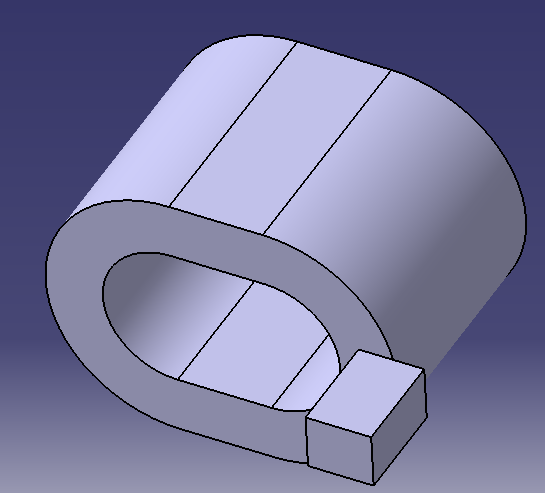

圖一為工件外形，吊具夾緊面只能夾弧面。圖二為當前制作吊具外形；實際應用時存在打滑現象；吊具實現的功能：1、將工件平調離地； &nbs ...

回復

jingcjha200711 發表于 2021-10-30 15:54:28

也可以換成橡膠，表面處理滾花樣

jingcjha200711 發表于 2021-10-30 15:52:30

這個夾鉗的力臂不夠，肯定打滑

繳槍不殺LG 發表于 2017-12-5 09:57:28

工件旋轉90°后，單靠摩擦力難以保證夾持穩定。

yesong12 發表于 2017-12-5 09:49:24

詹姆斯007 發表于 2017-12-2 21:56
我以前設計過鋼坯夾鉗，上下力臂有個比例關系，滿足這個條件時，就算是把被夾持工件夾壞了，也不會滑脫。 ...

比例是經驗還是有具體的手冊參考？

點評

詹姆斯007

就是把那個彎臂單獨計算一下受力，簡單的平面匯交力系，理論力學的解題方法。發表于 2017-12-5 21:43

George-O 發表于 2017-12-5 09:28:18

學習學習

袁光金 發表于 2017-12-4 21:03:12

我是菜鳥我發言：1、真空吸盤跟材質沒有太大關系。2、你這個夾子在運動過程中你畫了軌跡圖沒？我感覺你這個運動軌跡是有問題的，兩邊夾子是做繞鉸點圓周運動，按圖示你夾子太長。3、你工件會打滑就是因為夾緊力不夠（a、工件摩察系數不夠，b、工件夾歪了 C、你夾子上面那段比例太短，杠桿作用力被放小了）我認為你應該先考慮你的運動軌跡、然后在研究如何把夾子設計完美
