這個U型螺帽在這個結構中的作用是什么？

查看數: 8258 | 評論數: 22 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-11-15 16:18

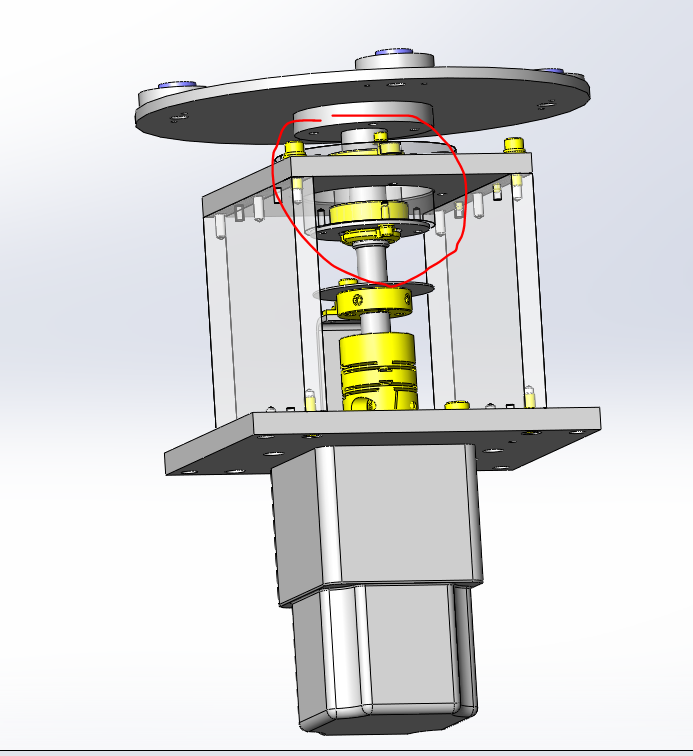

本帖最后由 lesens 于 2017-11-15 17:16 編輯小弟正在學習一些結構的設計，如圖所示，從某網上下的一個案例，不太明白里面的“精密U型螺帽 ”是干嘛用的？看著模型中上下兩個軸承外面都有擋板啊，不知道還要這個 ...

回復

固強五金666 發表于 2023-10-13 15:20:57

鎖緊螺母，緊固作用

FKUEDEJXSQ2 發表于 2023-10-13 14:12:51

一個厚度相對小的鎖緊螺母

彼岸之花 發表于 2017-11-16 17:27:54

鎖緊螺母，MISUMI上參考軸承座組件

lesens 發表于 2017-11-16 16:56:22

發面飯團發表于 2017-11-16 13:36
鎖緊螺母主要起到轉軸軸向固定的作用，防止上方轉盤長時間運行引起轉軸上下竄動

明白了，多謝！

QQ422989570 發表于 2017-11-16 15:36:27

孜孜求學者發表于 2017-11-16 09:46
為什么會叫精密U型螺母？而不是鎖緊螺母

U形螺母（螺母周圍有槽）需要用勾頭扳手扭才行，鎖緊螺母的話普通扳手也可以扭

發面飯團 發表于 2017-11-16 13:36:10

鎖緊螺母主要起到轉軸軸向固定的作用，防止上方轉盤長時間運行引起轉軸上下竄動

參與人數 1	威望 +1	收起理由
lesens	+ 1	問題描述清楚，顯得很專業！

殘虹 發表于 2017-11-16 10:10:06

緊鎖，定位

孜孜求學者 發表于 2017-11-16 09:46:10

為什么會叫精密U型螺母？而不是鎖緊螺母

lesens 發表于 2017-11-16 09:15:38

zwr1234 發表于 2017-11-16 08:12
鎖緊螺母

但是從這個結構來看，不需要鎖緊螺母內圈啊。想不明白有什么作用。望大神指點
