發布時間: 2017-11-15 11:10
正文摘要:最近需要設計一個類似塑料卡扣的結構，一次性使用，目的是抱緊一根直徑3mm的軸，簡單方便。 材料優選PP（主要是考慮市面上的密封水杯類似結構較多，比較常規），大概想法見下圖所示，因為之前沒有設計過這種東西， ... |
| 1 |
| 1 |
| 1 |
| 1 |

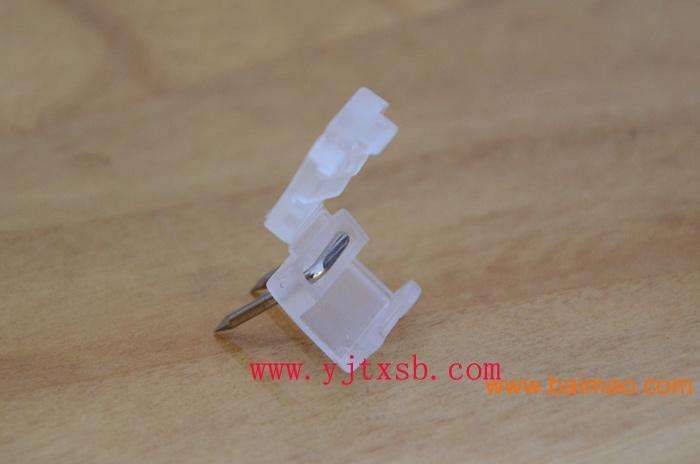

coverrick 發表于 2019-1-7 10:43 我提個建議，可以參考固線器； 一般用來抱軸類物體，不是直接圓柱面配合， 而是使用一塊薄筋板，讓筋板向上凹變形，從而抱緊。 歡迎交流討論！ |
喂我袋鹽 發表于 2018-9-6 09:16 這個結構最后因為其他的一些原因最終被Pass了 |
| 樓主的這個設計最后怎樣了，卡扣好使么？ |
| 在懸臂根處加一個小圓角，避免斷掉； 在卡扣過盈的地方留有余量，不要太緊， 在試模時發現過盈量太小，可以通過拋光處理，產品上加膠；這個量需要具體的修模調試來完成。 |
| 此連接處的膠位厚度暫預留0.2，等模具完成后，試模時邊試模，邊試樣品，邊請模具師傅在機臺中修此處膠位。一直到OK! 調模要求：產品結合線一定不可在此處！ |
