各位師傅幫我看看這個暫存機方案

查看數: 4043 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-11-15 08:37

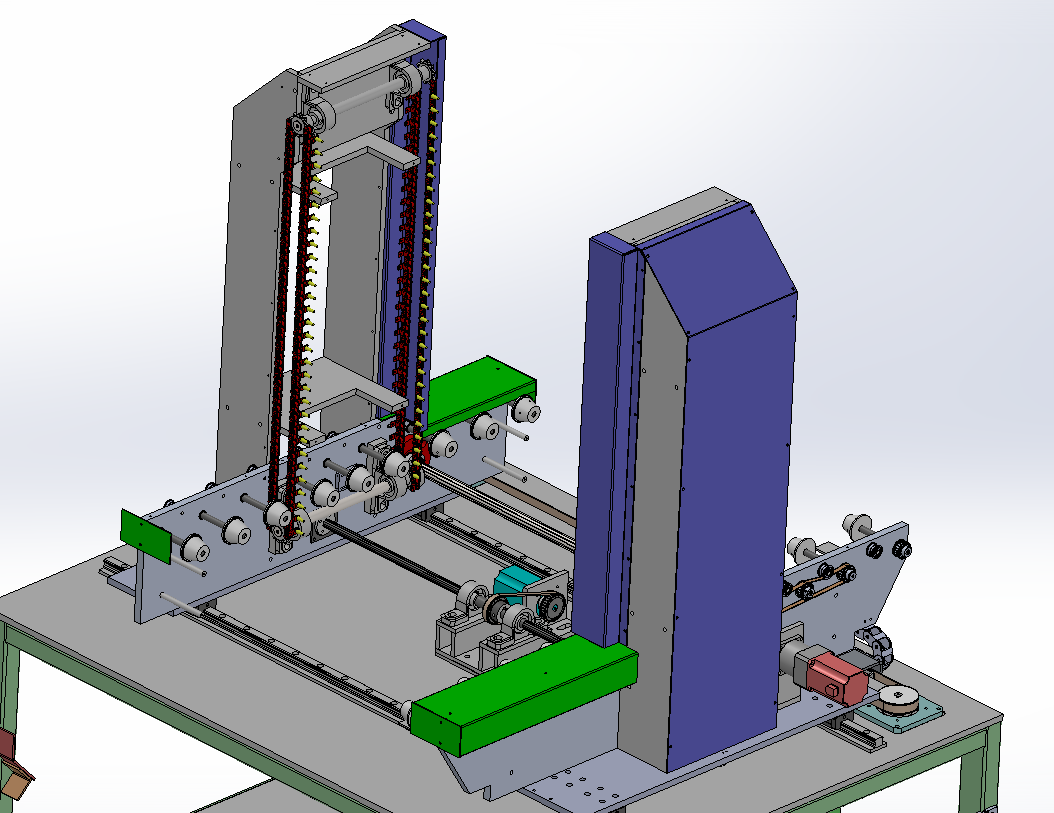

PVB 板，通過鏈輪的升降，暫時存儲板子，需要時再放板，兩排滾輪間距是可變的，電機+導軌；幫我看看這個方案可行性怎么樣？

回復

FKUEDEJXSQ2 發表于 2023-10-13 13:51:18

學習

心夢無痕910719 發表于 2017-11-15 19:02:22

學習

ghjgjp 發表于 2017-11-15 14:54:58

星藍科技發表于 2017-11-15 14:41
兩邊鏈輪怎么保證同步？是用雙電機還是一個電機加傳動軸連接過去？一定要注意同步問題，包括一側故障或卡住 ...

謝謝指導，是單電機，我再琢磨琢磨帶附件的同步帶結構

ghjgjp 發表于 2017-11-15 14:53:05

459827194 發表于 2017-11-15 11:21
右下角的同步帶是做什么用呢，順帶滾珠絲杠與電機之間是同步帶傳動，要注意加漲緊調整裝置

那個同步帶沒有畫全，旁邊又加了一組滾輪，同步帶是帶動滾輪轉動的，沒有用到絲桿，有一跟花鍵軸+電機傳動

星藍科技 發表于 2017-11-15 14:41:45

兩邊鏈輪怎么保證同步？是用雙電機還是一個電機加傳動軸連接過去？一定要注意同步問題，包括一側故障或卡住另一側也要相應停止。還有鏈輪一般都會加潤滑脂，要注意你這個垂直的鏈輪機構很容易會讓油脂滴到PCB板上。有沒有考慮過用帶附件的同步帶結構去替換？

午子仙毫 發表于 2017-11-15 13:01:50

設計的很好，疊盤機，可逆，拆盤機

面壁深功 發表于 2017-11-15 11:41:10

物流倉庫的循環貨架

459827194 發表于 2017-11-15 11:21:14

右下角的同步帶是做什么用呢，順帶滾珠絲杠與電機之間是同步帶傳動，要注意加漲緊調整裝置

liuyong453 發表于 2017-11-15 09:07:05

設計得不錯，只是還需要一些檢測和定位的
