凸輪頂升選多大馬達

查看數: 16192 | 評論數: 41 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

wxpwu

發布時間: 2017-11-14 17:04

正文摘要:

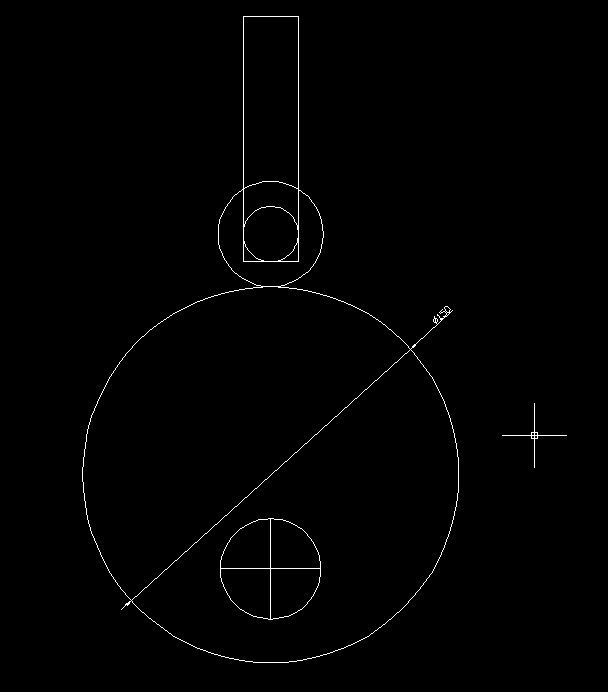

各位磚家好，用凸輪頂升1.6噸的物體，頂升距離75毫米，要用減速比60的減速機，請問要選多大的電機？怎樣計算最好？

回復

對面請來的高手 發表于 2021-3-16 14:16:59

樓主想到方法了嗎？同樣問題困擾

Sean-tan 發表于 2018-6-5 22:25:15

學習了不錯

threetigher 發表于 2018-6-5 20:58:45

@Lixinwu 大俠請看這里

threetigher 發表于 2018-3-11 04:19:05

葉飄零發表于 2017-12-13 17:37
我的計算考慮效率和安全系數要5.5KW 四級電機。用凸輪不能自鎖，除非凸輪很大才可以，不建議。

同意，用凸輪做頂升，是否自鎖是一個關鍵！

水水5 發表于 2017-12-15 12:49:57

Miles_chen 發表于 2017-12-15 10:28
水兄
我也試了下，相同的設定。
最開始發現我的曲線一直和你的不一樣

感謝大俠參與討論
有時間我也試試實體接觸。
感覺實體接觸的圖，馬達的力矩有兩次0，且后面的0，比凸輪最低點超前一點。
這個應該和實際不付。
你選的材料是哪一個，是不是drydeel那個？我只記得應該選鋼，但是默認的好像是塑料。

點評

Miles_chen

恩實體材料必須選AL或者 steel，至少一個 dry 如果選了塑料，大概率算不出來無法收斂發表于 2017-12-15 13:07

20080646 發表于 2017-12-15 11:37:31

近休止、遠休止圓多大，另外有沒有偏距，詳細點。

Miles_chen 發表于 2017-12-15 10:28:05

本帖最后由 Miles_chen 于 2017-12-15 10:47 編輯

水水5 發表于 2017-12-14 16:18
第二次，修改了一下。
馬達設定距離給定360度，時間2.57秒
力設定 16000N

水兄
我也試了下，相同的設定。
最開始發現我的曲線一直和你的不一樣
如下圖2
后來覺得你應該是用相切配合（不是實體接觸），所以才這么平滑
我更改后，曲線果然和你的一樣了，圖1
但是
不論是否平滑，馬達的力矩不應該差這么多啊
設定條件都不變的情況下
不用相切配合，采用純實體接觸，峰值力矩是 1140Nm
比相切，多了近1倍。

我想應該是和純實體接觸模擬中的變形有關吧，圖2中推桿總是會“滲透”到偏心輪中。



水水5 發表于 2017-12-14 16:18:02

第二次，修改了一下。
馬達設定距離給定360度，時間2.57秒
力設定 16000N
657344Nmm

點評

Miles_chen

水兄我也試了下，相同的設定。最開始發現我的曲線一直和你的不一樣如下圖一后來覺得你應該是加了相切配合，所以才這么平滑我也加上了，曲線果然和你的一樣了但是不論是否平滑，馬達的力矩不應該差詳情回復 發表于 2017-12-15 10:28
