醫療器械縮光器上的這個柱子是用什么方法結合上去的啊？

查看數: 6924 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

桌前一盆花

發布時間: 2017-11-2 11:31

正文摘要:

本帖最后由桌前一盆花于 2017-11-2 13:26 編輯 ; ?. i% R: `9 F! A+ B5 Y8 `; A: K: M: v2 i 圖中圈圈并有箭頭指向的地方是醫療器械上的導輪柱子，這種柱子有四個。定位那兩個大的黃色圓盤的。大的黑色板子的厚 ...

回復

Aleksander 發表于 2023-3-28 08:47:34

積分在手，下載不愁！

xiong__007 發表于 2017-11-3 12:33:58

焊接上去的

韓寒11 發表于 2017-11-2 20:21:57

鉆完孔，然后銷子過盈配合砸進去的

小譚協作機器人 發表于 2017-11-2 15:45:32

有一種技術叫碰焊，可以去了解一下

南天橫翼 發表于 2017-11-2 14:29:21

拉鉚翻遍吧。

shentu 發表于 2017-11-2 13:24:28

桌前一盆花發表于 2017-11-2 13:16* K, ?8 G& V d# H) k
用力掰了一下都掰不斷。達到這種效果起碼得要焊接口的。板子厚度又沒有那么厚。要是填焊的話，孔也很小的 ...

比如上面的小凸臺是10mm，2mm的板厚上可以打6mm的孔，小凸臺下面還有個臺階，6mm直徑，長2mm，端面可以倒c角作為焊縫，焊接剖口可以深1.5x45度，用氬弧焊或二氧化碳保護焊填充進焊縫，再打磨掉，上漆。結合強度肯定夠。

桌前一盆花 發表于 2017-11-2 13:16:54

shentu 發表于 2017-11-2 13:13 P1 L' A# A5 K3 k, A3 I" Z
小凸臺焊上去，背面焊，打磨后涂漆，你就看不出來了。7 o! d8 n" o( M/ p2 _- O- N

1 I: Z& v G- q; O1 Q; A過盈壓入也有可能，但這么點厚度，還是焊的靠譜。

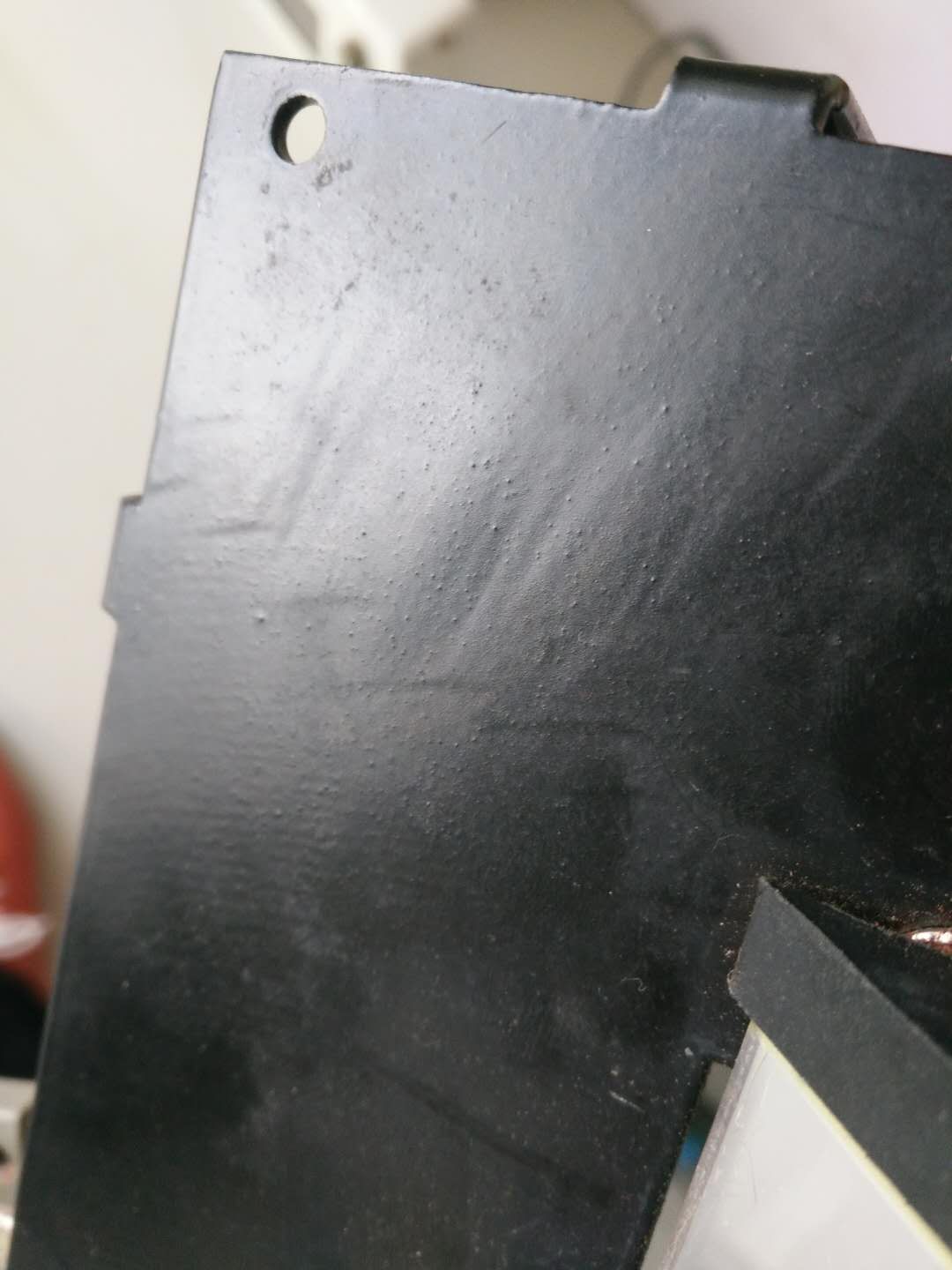

用力掰了一下都掰不斷。達到這種效果起碼得要焊接口的。板子厚度又沒有那么厚。要是填焊的話，孔也很小的。

wugamp 發表于 2017-11-2 13:14:19
