垂直升降機構，側邊帶電機，如何做才不搖晃

查看數: 13461 | 評論數: 32 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-10-29 08:17

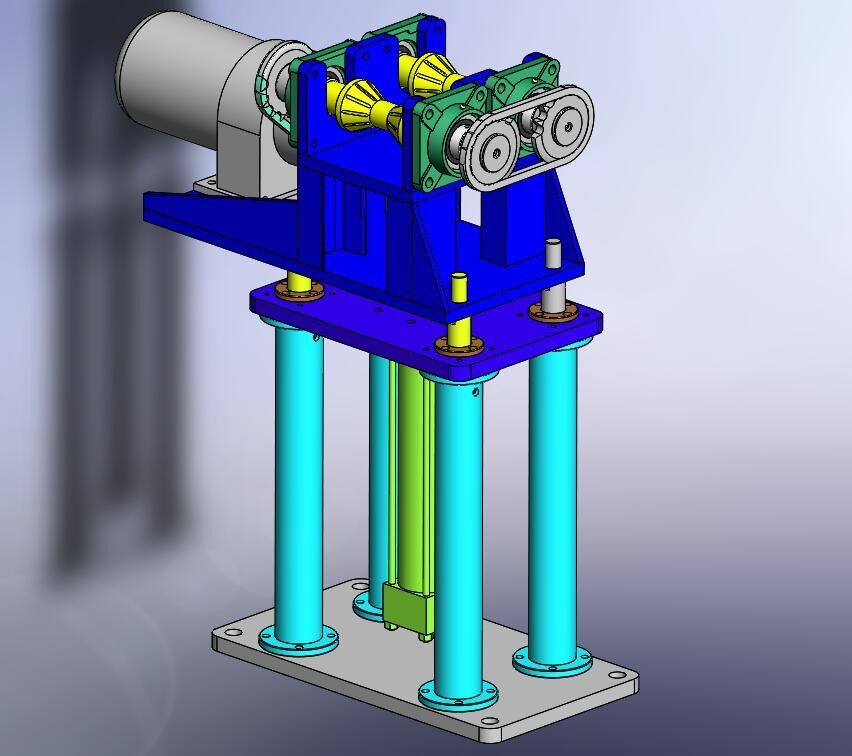

如上圖，油缸帶導柱式做升降，上面帶電機掛鏈條做主動輪傳動，但使用時剛性不夠，請問如何修改才好保證整個結構的剛性，或有沒有更好的升降機構 ...

回復

建高五金 發表于 2017-10-29 12:44:14

行者_Ve171 發表于 2017-10-29 11:51:52

擴大導柱的支撐面積，把電機部分涵蓋進去。

游客 發表于 2018-3-20 14:23:53

做齒輪齒條結果？或者4腿內加直線軸承？

象牙塔11 發表于 2018-3-20 14:11:11

4444444444444444444

qwer1213 發表于 2018-3-20 14:01:41

行程不長換成絲桿的會好很多吧

漁樵江渚LX 發表于 2018-3-20 11:26:54

為什么老感覺不合理

coastine 發表于 2018-3-20 11:13:40

喵喵

中國機械小伙 發表于 2017-11-23 20:40:15

學習

沒有理由 發表于 2017-11-23 16:54:40

會飛的fliing 發表于 2017-10-29 14:39
裝兩個氣缸同步可以么

不行，氣缸同步性不行。

zidaneyc 發表于 2017-11-23 14:55:53

看看

lyzsz123 發表于 2017-11-23 14:53:04

晃動原因是直線軸承與導柱之間的間隙產生的。在不影響安裝空間的情況下，一根導柱上下各裝一個直線軸承應該能好點，最好還是建議用無油襯套。負載較重時時間長了直線軸承滾珠會碎的。

星仔小二 發表于 2017-11-1 11:20:10

oldkelind 發表于 2017-10-30 21:36
跟我曾犯過的錯誤一樣。我的改進方法一：把四條直線軸承換成四根雙排五輪導軌。方法二：把支撐做成一個剛性 ...

雙排的五輪導軌是什么樣的？
