一般都是在需要加工的地方焊方條，不整張板都焊接

分段焊小板，然后銑平，打孔攻牙，在通過鎖轉接長板固定導軌。。。

是否可以焊兩塊窄板，把導軌放到上面

加工確實容易震刀。可以適當?shù)陌寻宓暮穸燃哟?

可以的，我們之前做桁架機械手，橫梁就這么玩

太陽升起 發表于 2017-10-17 23:45
剛好我有裝過這樣的結構，首先你用方剛肯定會有變形，估計你的要求不高才用這種方式，焊一塊板銑平做基面， ...

你加厚是對的，可以起到一些作用，不然你直接方剛加工基面，方剛會很薄，變形更嚴重。焊上去一條鋼板在加工做基面就可以。

跟著學習學習

可以用，但沒有用板做好。非用不可的話，斷續焊，不要滿焊。

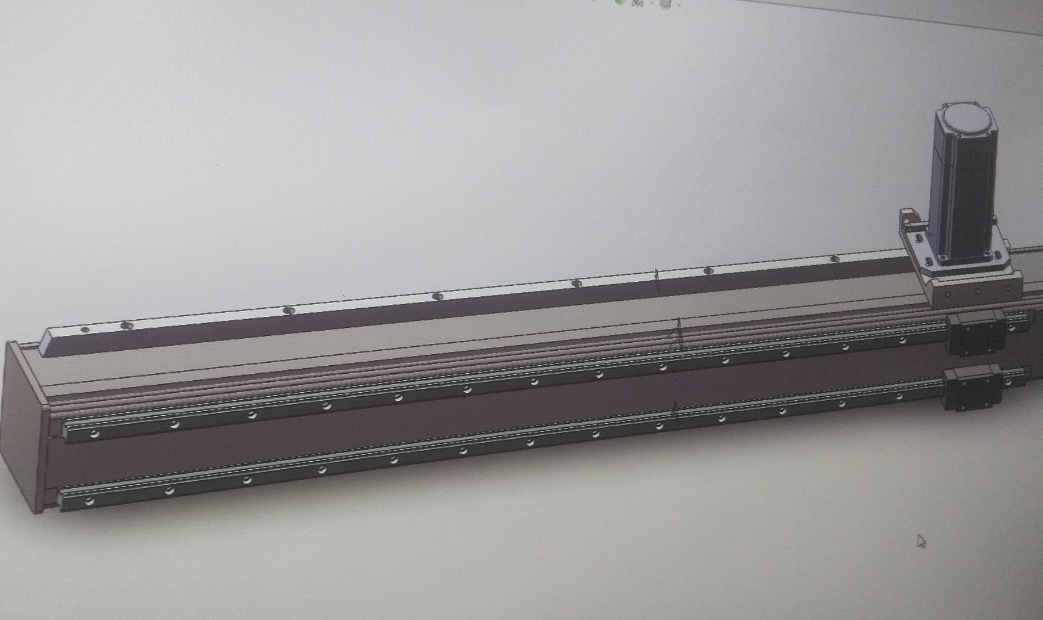

這個結構多長，90X90的方管，如果不超過兩米的話，還是建議你用板搭個盒子比較好。我感覺你這張圖板和方鋼管搭接方式也不合適，板最好和鋼管一樣寬，直接鋼管圓角和板的縫隙。

最近也約到這樣的困擾，我的是中間齒條，兩側滾珠直線滑軌，我的問題是結構太長，要6米的樣子，采用的是一塊大板，長度方向焊接方管，然后齒條和滑軌安裝處，方管上焊接長板。。。但是結果是變形很大。。。。
