新年好！祝大家諸事如意！

如果說刀具是機械加工的牙齒，那么，夾具就是機械加工的左膀右臂，不能拿好肉，怎么能吃得好？
夾具的剛性對刀具壽命的影響之大，千萬不能小看。
$ k* Z. Q, a6 B- v9 M曾經有過一個例子：鉆一個十五的孔，深度六十不到，常斷鉆頭。鉆頭是世界一流品牌，刀柄安裝跳動才0.01mm，切削參數為七十米，0.15mm的進給。設備是哈挺BT50，零件是45鋼，比較長，一米五長，在距兩端50mm處鉆兩孔，本沒什么問題。

' D* y, i2 W7 G. A0 l穿著雨衣違規在機床里打表，開機看那軸向移動量，結果是鉆通前工件已經下沉0.15mm，鉆通時工件回彈。
鉆頭不斷是很奇怪的事。
8 L3 v% c1 j, \& m0 r' p經過修理改進夾具，此問題解決。
, l3 T+ X. T5 B# Y7 M  M一年也就省個幾萬吧，投入？投入了幾百塊錢，做了個可調剛性支撐。
如果做夾具時考慮了這點，那些鉆頭也就不必斷了，成本也就降下來了不少。
0 b+ z: k  C# h: |類型的例子很多，相信大家也會有，有共同分享的嗎？

狙擊手 發表于 2017-11-8 21:55
( I$ R% |3 n+ r5 J: L" o" A6 c  Q沒有我想的那么完美，但也是對夾具剛性分析的先行者。
, a3 H% ~. A0 D* u% f望有識之士繼續完善，成為現場分析的便攜分析手段。 ...

大家看清了第一張圖，第一句話嗎？
1 _" _# k+ @5 Q  \/ P7 d: e5 {/ ^估計很多人是看成0.1mm了吧？可別看成10mm了，不過還真見過能晃幾毫米的夾具，銑刀片還沒崩掉，這刀夠牛吧？

和剛玉砂輪法蘭緊固螺絲的擰緊力矩扳一樣，
' B, A% x; U9 k; _0 O" F- L此類事情也是業內人士不關心的小問題。

難有共鳴人。

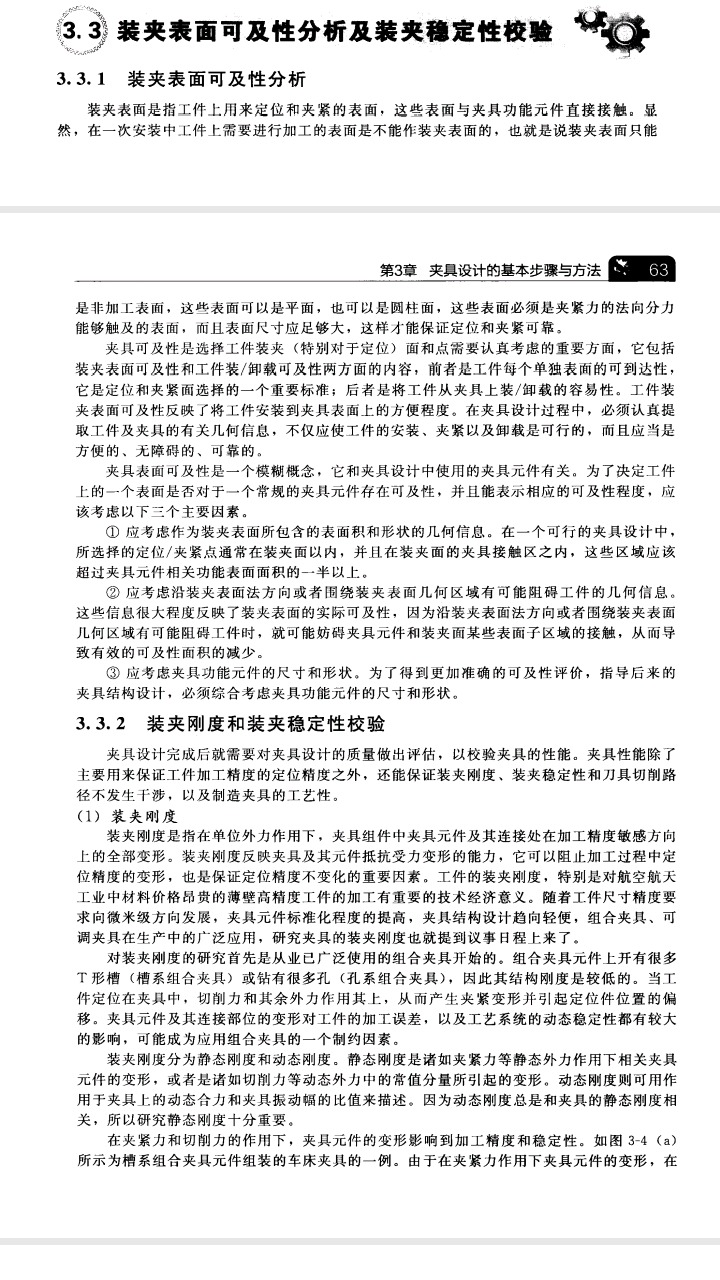

看了本書名，查了下，有個章節是說裝夾剛度和裝夾穩定性校驗。
很符合我的思路。

學習學習

這個我還是第一次聽說

oldpipe 發表于 2017-9-28 09:04
0 I: }* S$ q1 z, u搞工程設計，這樣討論問題不會有結果。剛性是一個概念，做設計的時候，這個概念必須落實為準確的數字。具體 ...

7 `) [5 h0 \0 r我就拋磚引玉。
6 f) p& B4 k, ~( x& N

受力后抵抗彈性變形的能力，
