a-ZmY 發表于 2017-10-26 11:04
排水用的。三聯件：水氣分離（底部透明罐儲水。你這款是通過氣路的壓差排水。也可選擇手動自動排水），油 ...

2 [1 X& M; i9 n) s7 _7 M更正；油霧分離應該叫油霧發生器，通過壓縮空氣將油霧帶至各氣動元件做潤滑。

悠悠悠玄 發表于 2017-9-7 11:49
7 M( ~# C7 p& y3 O三聯件：空氣過濾器（過濾空氣），油霧過濾器（過濾油霧），減壓閥（降低壓力）

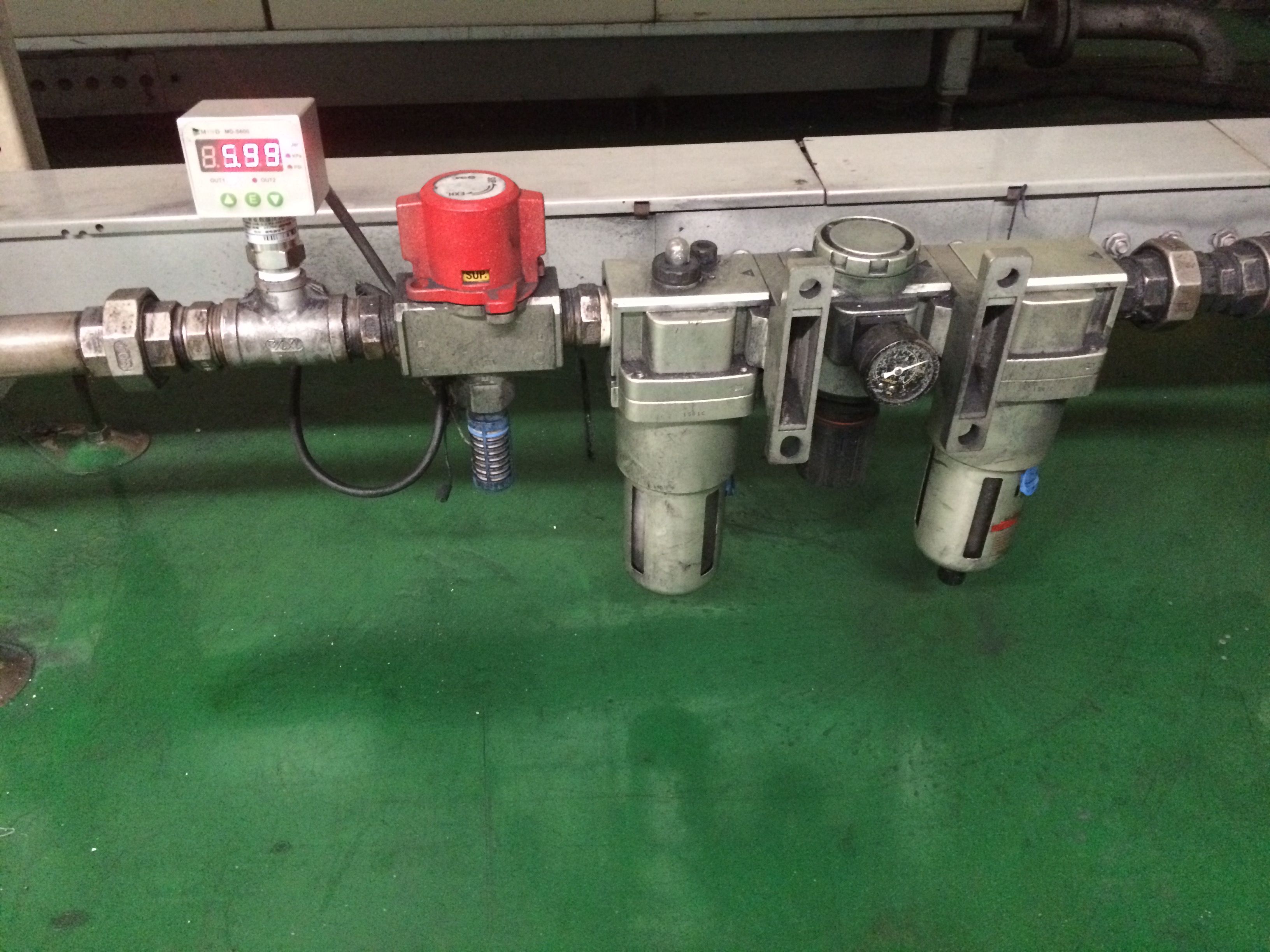

排水用的。三聯件：水氣分離（底部透明罐儲水。你這款是通過氣路的壓差排水。也可選擇手動自動排水），油霧過濾器（分離油性液體。需要手動旋出下透明罐到出），減壓閥（調節輸出氣壓）。左1=數顯壓力傳感器；左2=應該是電控閥（控制氣路通斷）

紅色的是個開關閥，我們用的進口設備或者臺灣設備一般有這個

從右向左：過濾器→減壓閥→油霧潤滑器→殘壓釋放閥（消音器）→壓力表。

第一個數顯氣壓表，第二個泄壓閥，第三個三聯件：濾水（過濾水），調壓，油霧（氣體里加入霧化的油防止氣動元件生銹）

加略山_X3VGE 發表于 2017-9-7 11:52
感謝，就是還有一個問題，減壓閥（右邊那個長筒底部有氣壓出），難道是排氣？

排水的

綜上所述，最左邊數顯壓力表，可做壓力繼電器，最右邊三聯件，做過濾、調壓、潤滑用，有爭議的是中間那個紅色的。有說手動閥，有說殘壓釋放閥，有說泄壓閥，有沒有氣動大神釋疑

氣壓表，進氣氣壓檢測，可設置閥值，并輸出信號；
' {( B  s0 }- |  ?) g6 P) a( L手動閥，打開和關閉進氣；底下是個消音器
' ]( S% h/ Q* @' m/ z9 K三聯件：過濾+調壓+潤滑；

wanghai210 發表于 2017-9-7 13:12
2 q- v$ Y7 p  J3 T& `紅色的應該是泄壓閥，防止壓力過高。

最左邊是那個是什么
