如下圖

大圈代表滾輪，小圈代表鏈輪，連線代表鏈條

由于包角的關系，動力最好加在左右兩側的滾輪上

這個方案成立有一個前提：由于鏈輪有最小齒數限制，因此滾輪要足夠大，樓主沒有給出滾輪尺寸，所以只能你自己判斷了

鏈條或者傳送帶串起來就行

學到不少· 作為菜雞 · 看什么都是學習·· ·

學習了

有間隙調整應該不能直接利用齒輪，。

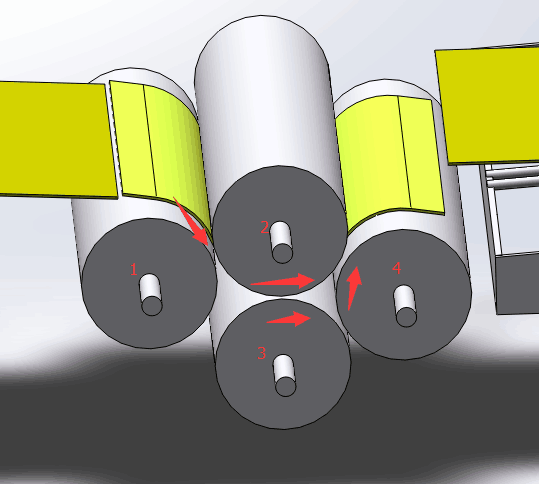

用電機帶動滾輪1，然后用齒輪和鏈條帶動滾輪3、4（類似同步輪），然后在用一個齒輪鏈條加張力，反向帶動滾輪2，如果拉力要求大，可以采用多組張力機構

安裝外側用齒輪傳動

滾筒1、3、4都是同向，只有2是反向

蔡皓618 發表于 2017-8-26 08:27
有一種磁力傳動，可以考慮。

你好磁力傳動沒用過，不知道動力大不大

有一種磁力傳動，可以考慮。
