新的空氣開關帶漏電保護器按測試扭沒反應！為什么？

查看數: 7390 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

duanyz

發布時間: 2017-8-19 19:46

正文摘要:

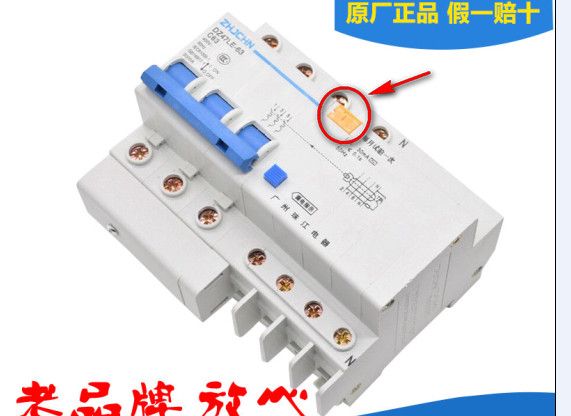

$ v% P/ m7 |% F# p! V* C; _# s! d! H # Y3 a" ?2 u" h; g4 Z; Q( \照片上的新的空氣開關帶漏電保護器，直接了380伏的三根火線，沒接零線，按動紅圈內的試動按鈕，開關沒反應，不跳閘。 + l, e) e8 }/ |8 C " h+ ...

回復

為之奕 發表于 2017-8-24 11:51:02

這種是要接零線才能動作的，但是也有不用接零線的三相漏電開關，只有三對觸點，應該是檢測三相電流不平衡來判斷漏電。

zqb1990 發表于 2017-8-21 20:58:56

漏寶要接零線才能起作用把

702736 發表于 2017-8-21 11:06:22

這貼可以掃盲，建議管理者較長時間置頂討論

umark 發表于 2017-8-21 09:27:46

沒接零線，發生觸電事故或者模擬泄露時，三相電流電路對中性線不能構成泄露通道，檢測機構無法檢測出泄露信號，不能動作。
相反，如果這種條件下動作了，原件肯定是壞的。

702736 發表于 2017-8-20 18:22:04

關注

zhanghaiw1985 發表于 2017-8-20 13:12:44

確實不接零線，那叫漏電保護器嗎，看看漏電保護器的原理

東海fyh126 發表于 2017-8-20 09:10:37

沒有零線，檢測不了漏電流，所以跳不了。

17567410 發表于 2017-8-19 20:37:35

本帖最后由 17567410 于 2017-8-19 20:49 編輯

你沒接零線，和圖不符合，咋能動作，右邊是原理圖，三相電通過感應裝置，正常的是平衡（矢量）的沒有信號發出，如有某相漏電平衡被打破對地就產生電流，漏電流超過開關設定值就會動作切斷電源進行保護。
