seeker89 發表于 2017-8-21 13:27

草圖模式-插入-曲線-螺旋線

huahua0078 發表于 2017-8-19 19:57
/ C+ @) u0 Y, {直紋曲面，加厚切除，和圓柱比不多建模

- a* O/ p2 o5 W: |+ d% J+ I$ k關鍵軌跡線怎么畫

king528 發表于 2017-8-20 20:58
- P5 e0 N1 e5 f: O" \* j建模用掃描

; T3 l& f! V" S$ }) d' F2 W1 `關鍵軌跡線怎么畫
; m9 ]8 u, a' q+ \6 v

建模用掃描

鼠大王 發表于 2017-8-20 09:14
$ R- b% L& M3 N# H% l+ v+ ?這玩意設計出來怎么加工呢？

上四軸用銑刀銑
4 ?5 X& S1 [# f. z

這玩意設計出來怎么加工呢？

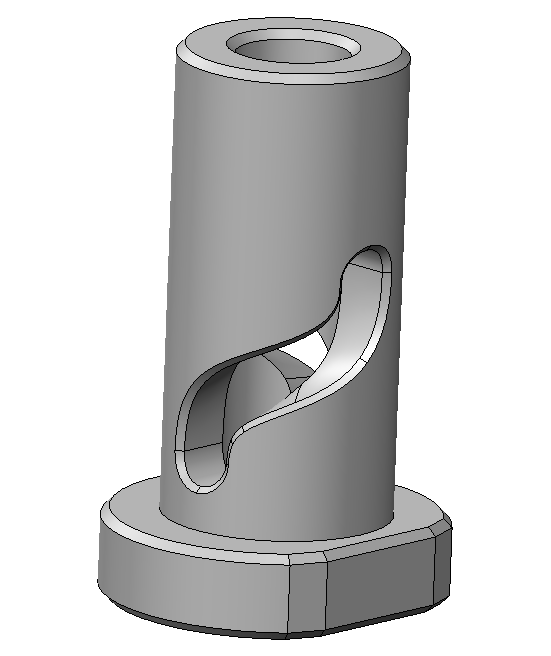

首先解決理論問題。關鍵是說清楚平行于圓柱軸線的兩個直線段與螺旋線段之間的過渡“圓弧”段是什么。假設一種情況：將圓柱外表面展成平面，在該平面上畫兩直線段，一斜線段，之間純圓弧過渡，再將畫了線平面卷回到圓柱面上，先前所畫線段構成掃掠軌跡，再以一圓柱體做掃掠。這種假設之下，那段掃掠軌跡需以數學模型形成。

我以前畫個類似的圓柱凸輪，好像是用的掃描切除。
