劍客昆侖 發表于 2017-8-9 20:09

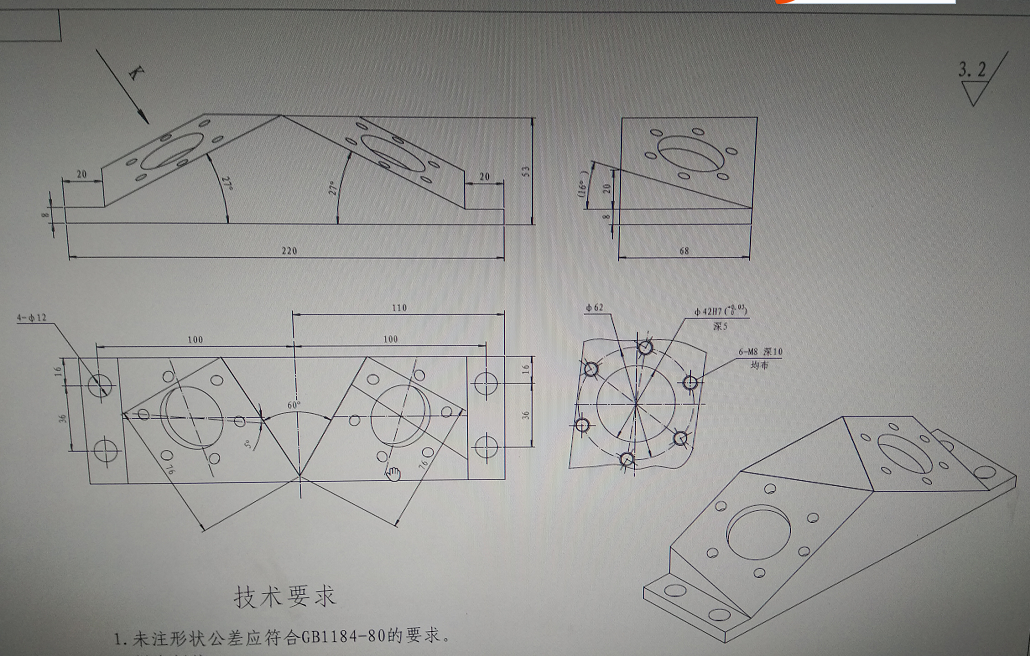

9 R7 ^1 O& v0 K0 b7 _: K$ B3 Z9 C中心圓確實沒定位好，如果我做的話，加個剖視圖，確定中心圓在左右及前后的位置。另外一側的按對稱定位即可

( y) g) ~: }8 ?0 |您好，請問在哪個截面做剖面呢？

中心圓確實沒定位好，如果我做的話，加個剖視圖，確定中心圓在左右及前后的位置。另外一側的按對稱定位即可

沒定位尺寸

直徑42的圓缺y向定位尺寸，x向根據你圖紙的意思，圓心垂直投影應該在寬68的中線上。還有你那60度，76的尺寸是怎么來的？過一點有y面27度，X面16度的約束，那兩個尺寸就是相貫線，該多少就多少，根本不用標注，標注出來也是不準的！

添加向視圖，不行就發DWG DWF數據給加工中心做

對不上啊

圖上有兩個三維斜面，先要知道斜面的基準是什么，再擺正斜面視圖標準就是一件很簡單的事

漏尺寸了。

空間位置關系，基準面、虛擬軸線這個思路可行不。
