過來學習的

。。。。。。設計的時候在連接板上左右各打兩個基米孔，用基米螺絲調節好滑塊水平之后再固定好連接板與滑塊不就可以了嗎？

刀劍如孟 發表于 2017-8-4 10:11

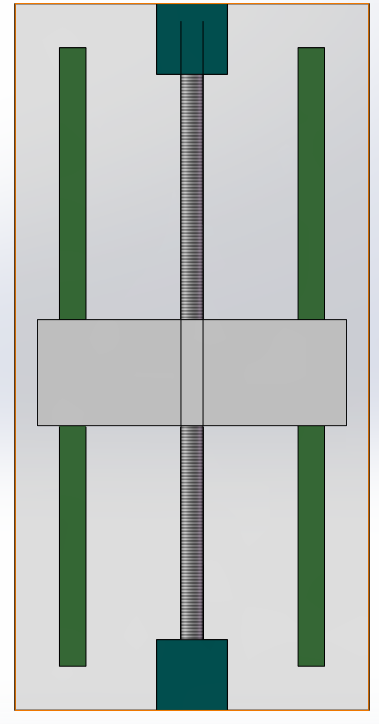

本人自己想了一個結構，就是滑塊不要和連接板直接固定死了，畫了個示意圖，請參考

這個結構我用過。當時因跨度比較長（800mm），擔心變形后絲杠受力很大，所以做了個中間連接件。確實很好。

連接件的孔改大，我們是這樣做的

我是來學習的。

我是外行，說錯勿怪。
連接板和滾珠滑塊間有空隙，那加個墊圈再擰螺絲會不會好些？

行天下 發表于 2017-8-9 16:22
看下這種連接方式，或者連接塊尺寸公差直接做好，這樣也不會有問題，最后調試好就沒問題了。

你的圖上這個像是無桿氣缸而不是絲桿吧？
無桿氣缸那樣沒問題，需要浮動連接，絲桿這樣做其實不好
那兩個塊配合間隙大了，影響絲桿精度，小了非常不好裝，而且為了使用穩定性，2個零件都必須淬火
這樣代價比直接墊銅片要大

這個結構是經典結構啊。
你的裝配沒裝好，0.2mm的間隙是很大的。
裝完了，有經驗的工人旋轉下絲杠，通過旋轉的力的大小就知道絲杠裝沒裝好了。
