汽車塑料件定位工裝

查看數: 6857 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-7-17 11:36

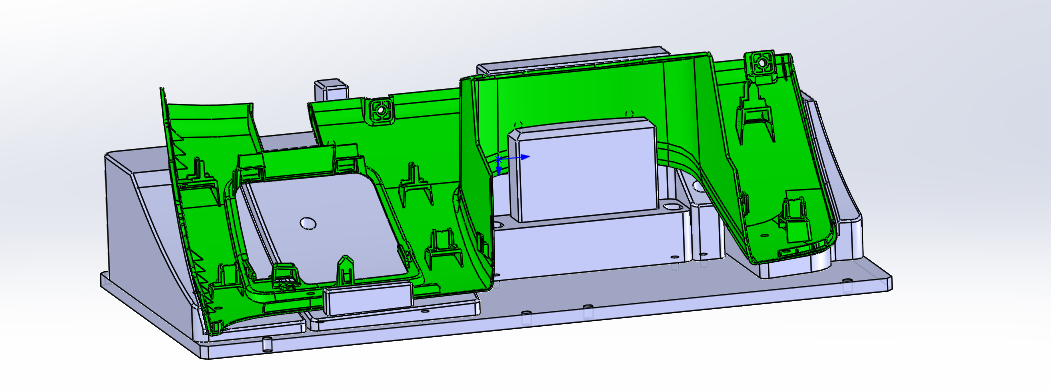

大家看我這個定位工裝怎么樣，這是一個汽車塑料件，尺寸大約550*250*100。可能現實的塑料件相比于模型的變形量比較大，所以我用的是分體的定位工裝，大斜面做支撐，立柱定位，左右兩邊是仿行定位，上面是立柱.線定位 ...

回復

yz061800 發表于 2021-2-5 17:12:27

學習

噯喲葳 發表于 2018-4-11 19:53:12

怎么做的，你很厲害啊，我也在做汽車內飾，不過是才接觸，小白一個

喂我袋鹽 發表于 2017-9-24 14:56:32

xiaobing86203 發表于 2017-7-17 16:23
曲面也是可以做定位的，但面不能夠太大，否則曲面形狀不對，反而產生定位誤差；

設計原理其實之前我已 ...

有道理。要看看工件有沒有比較好的盡量是平面或者圓柱面等規則的面來提供定位基準。
完整曲面定位，成本太高，容錯性太差。

1142677463 發表于 2017-7-17 17:04:23

xiaobing86203 發表于 2017-7-17 16:23
曲面也是可以做定位的，但面不能夠太大，否則曲面形狀不對，反而產生定位誤差；

設計原理其實之前我已 ...

哦，好的謝謝，我找找資料

xiaobing86203 發表于 2017-7-17 16:23:54

1142677463 發表于 2017-7-17 16:20
可以用底面曲面做定位面嗎，還是靠齊上邊

曲面也是可以做定位的，但面不能夠太大，否則曲面形狀不對，反而產生定位誤差；

設計原理其實之前我已經說過了；如果你還是有不清楚的地方，建議你找檢具設計的相關資料，模仿學習設計；如果現場有檢具，那就更好了，

1142677463 發表于 2017-7-17 16:23:18

未來第一站發表于 2017-7-17 14:41
過于復雜了，最好選點或局部小面。

利用裝東西的那幾個立柱下面做支撐行嗎然后四周定位

1142677463 發表于 2017-7-17 16:20:05

xiaobing86203 發表于 2017-7-17 13:15
工裝的設計首先需要知道產品的6個自由度，那他們合理的約束起來；并不是所有的面，特別是曲面，是不需要完 ...

可以用底面曲面做定位面嗎，還是靠齊上邊

1142677463 發表于 2017-7-17 16:18:09

無敵老大發表于 2017-7-17 13:13
有點看不明白！！

定位工裝

NBB20 發表于 2017-7-17 15:50:41

如果只是為了安裝，是可以這么做的
但是要考慮在安裝力的作用下，塑料件會不會跑，因為沒有夾緊
調整需要兩銷，中間夾E形墊片調整
