加快權威 發表于 2018-3-2 14:38
6 t$ c, g9 i) z+ ]6 P% k6 {9 ?; v8 y兄弟，你這個計算公式軟件哪里來的，能否告知一下，謝謝了

5 n2 I& F  s' e1 R- R
就是這個
8 f% h3 M' M. Q: Q+ M; Q5 V

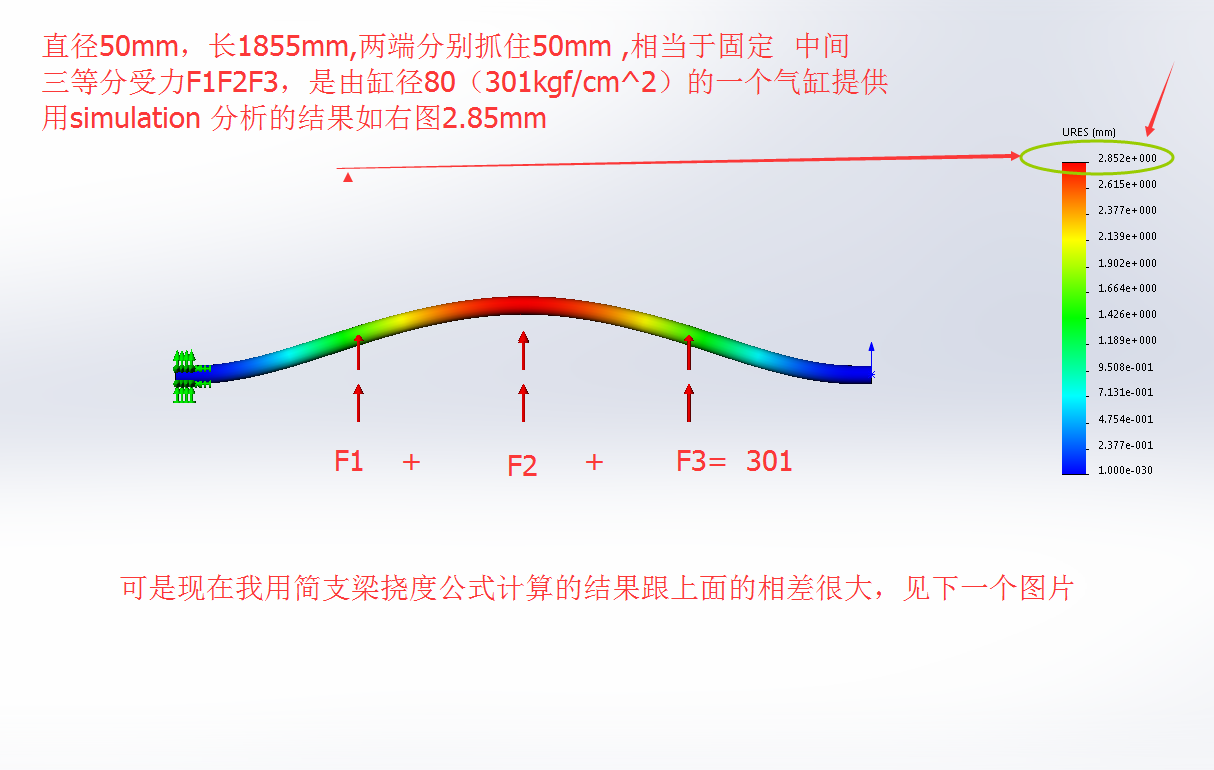

17567410 發表于 2017-6-26 10:01
6 l- r8 W3 J! ~* \* @改了。符合公式嗎！

9 \+ @9 z3 w: H2 v9 e0 s3 ^- l兄弟，你這個計算公式軟件哪里來的，能否告知一下，謝謝了

這計算本身就是錯誤的，因為計算方法沒有考慮到氣缸內有等壓的氣體作用。
; N* I7 e5 {7 w" m* G5 ~

17567410 發表于 2017-6-26 10:01
* G2 B& c9 w1 S" }改了。符合公式嗎！

! g& Z# G7 k# {; S6 ]. c; K你這個是什么軟件？

先把基礎知識學好再搞這些模擬仿真吧，不然會害死人的

學習了，還是挺專業的

廣交損友 發表于 2017-6-26 10:06

表格里面下面力的單位應該是kgf，沒有cm^2
- u% f. H) ?* V3 h6 C4 P7 R

# J/ L# z& ]" D, ]- r* @- u. T
8 {1 C. i; |1 D這個符合不
7 S* S6 Y1 [2 N  d8 q) o
, T) u9 j( V3 l& `& E! M& A1 w

- p; A5 t9 j- s2 x: V

廣交損友 發表于 2017-6-26 10:06

6 f7 h; I$ u. f1 t. r, gkgf是千克力，也就是相當于1千克重量的物體產生的力，1kgf=9.8N,簡單點，按10N計算。
那么，301kgf/cm^2=3010N/cm^2=3010N/100mm^2=30.1N/mm^2=30.1MPa
. @  m) ^7 G) h這個壓力，肯定不正常，壓縮空氣壓力一般不大于0.8MPa.
那么80直徑的氣缸產生的力，在不考慮氣缸桿直徑的情況下應該是（假設壓強0.6MPa）：
  力=壓強*面積=0.6MPa*3.14*（80mm/2）^2=3014.4N

先仔細驗證一下吧，這個錯了，后面都不對。
