我來回答
1 我沒算出來，我查了下公查軟件，也沒查到。  有些不是很精密的配合，用經驗確定即可。 孔大，軸小。。  一般我們是給0.02~0.05.
2和 3問題  鍵槽公查都是標準的，這類減速電機也是標準化了，所以參考：GB/T1095-2003     平鍵  鍵槽的剖面尺寸。
{GB/T1096-2003     普通型  平鍵    ,GB/T1097-2003     導向型  平鍵}這個是擴展
（機械制圖這本書里面也有）。

4 GB/T1096-2003     普通型  平鍵，  選取A型   C型都行  不要露出來即可。可以短一點點。（有些電機會配的有鍵）
5 我們廠里面有些鍵（使用數量不多的），就用買回來的鍵條自己配作。
6 鏈輪上面一個螺紋孔即可（放不放在鍵的位置，我就不太清楚了，如果是我，我就不放在建的位置），如果怕鏈輪跑出來，再軸的端面攻螺紋孔，用螺絲和墊片組合，端面限位即可。

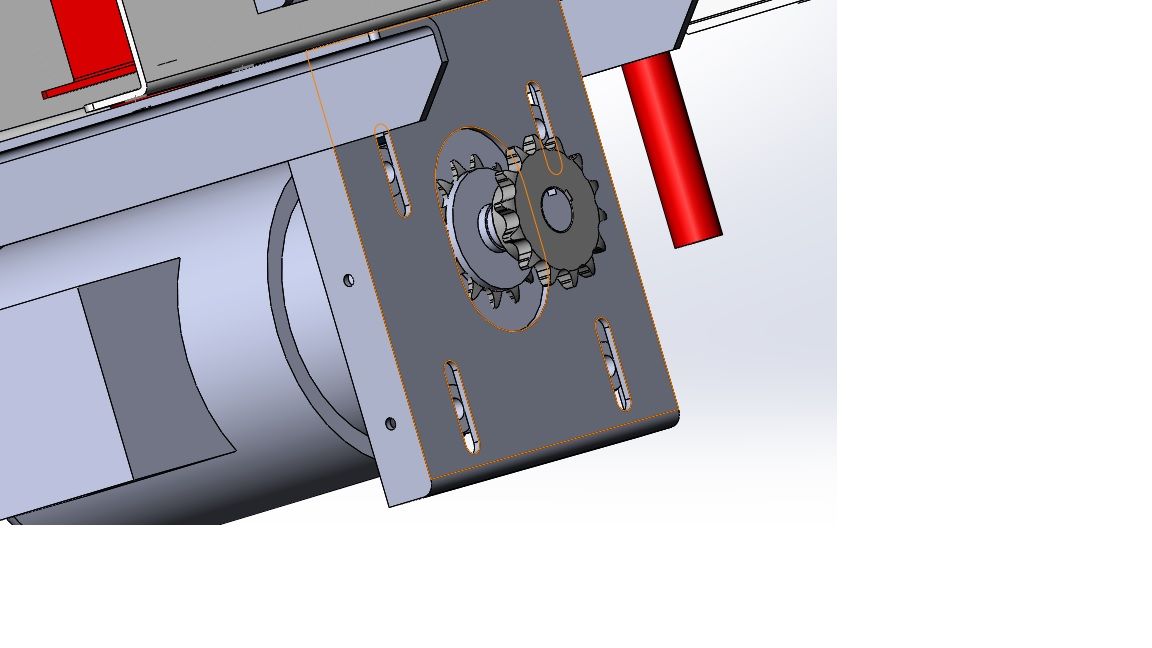

7 電機很重，4個U形槽孔夠了。選用大于或者等于 M10的內六角螺絲即可，或者給電機中后部分加個固定結構。

702736 發表于 2017-6-26 13:02
樓主假如是學機械專業的，應該都學過，參加工作后，第一要學習的是想一想和教科書對起來，第二在手冊中查找 ...

有道理

樓主假如是學機械專業的，應該都學過，參加工作后，第一要學習的是想一想和教科書對起來，第二在手冊中查找到標準和表格公式

都不理解這樣的問題也能加分？！是不是鼓勵我們一問題就發帖子直接發問？！都是些基本的東西，書上說的明明白白的，有打字的功夫早就在書上找到了！

查手冊吧，都有。

鏈輪上一個螺紋孔頂平鍵，另一定鏈輪的軸向定位

start_00000000 發表于 2017-6-25 15:25
這個真么有，手冊查了

你把手冊當標準就對了，手冊一般每章后面有個示例圖的，那你多看一下。至于你說的配合，你自己去拆裝幾個別人裝好的，根據感覺去看公差帶，選配合。這些配合都是可以裝上的，具體裝配的難易程度在于你怎么選擇。

夢回舊時光 發表于 2017-6-25 12:16
查手冊！手冊上都有推薦的配合公差！
鏈輪上螺紋孔是裝頂絲用的，頂住鍵和軸，防止軸向竄動。
4個螺絲固 ...

這個真么有，手冊查了

1.電機一般默認基軸，h6
2.3GB/T1095-2003平鍵 鍵槽的剖面尺寸
6.螺紋孔是擰緊定螺釘的
7.樓主只要考慮你的支撐安裝板夠強就行，電機強度不用你操心。
