確實缺少有用尺寸

青wings 發表于 2017-6-28 12:33
12MPA是油壓不是油缸推力

F=12*10^6*3.14（125/2）^2*10^-6=14.7T  油缸壓力

一個油缸能推5噸？

青wings 發表于 2017-6-28 12:33
12MPA是油壓不是油缸推力

F=12*10^6*3.14（125/2）^2*10^-6=14.7T  油缸壓力

謝謝了，油缸只有12T推力。其他都是現在有的，我想知道夠不夠力矩將平板翻90度，分別在平板的兩邊放1個油缸，應該夠了吧。

青wings 發表于 2017-6-28 12:33
12MPA是油壓不是油缸推力

F=12*10^6*3.14（125/2）^2*10^-6=14.7T  油缸壓力

回復15樓

12MPA是油壓不是油缸推力

F=12*10^6*3.14（125/2）^2*10^-6=14.7T  油缸壓力
M1=F*sin20*1.006=5*10^4N*M  油缸對平板的翻轉力距
M2=4.2*10^4*0.5=2.1*10^4N*M  平板的的翻轉負載（假定平板負載的重心在中間處）

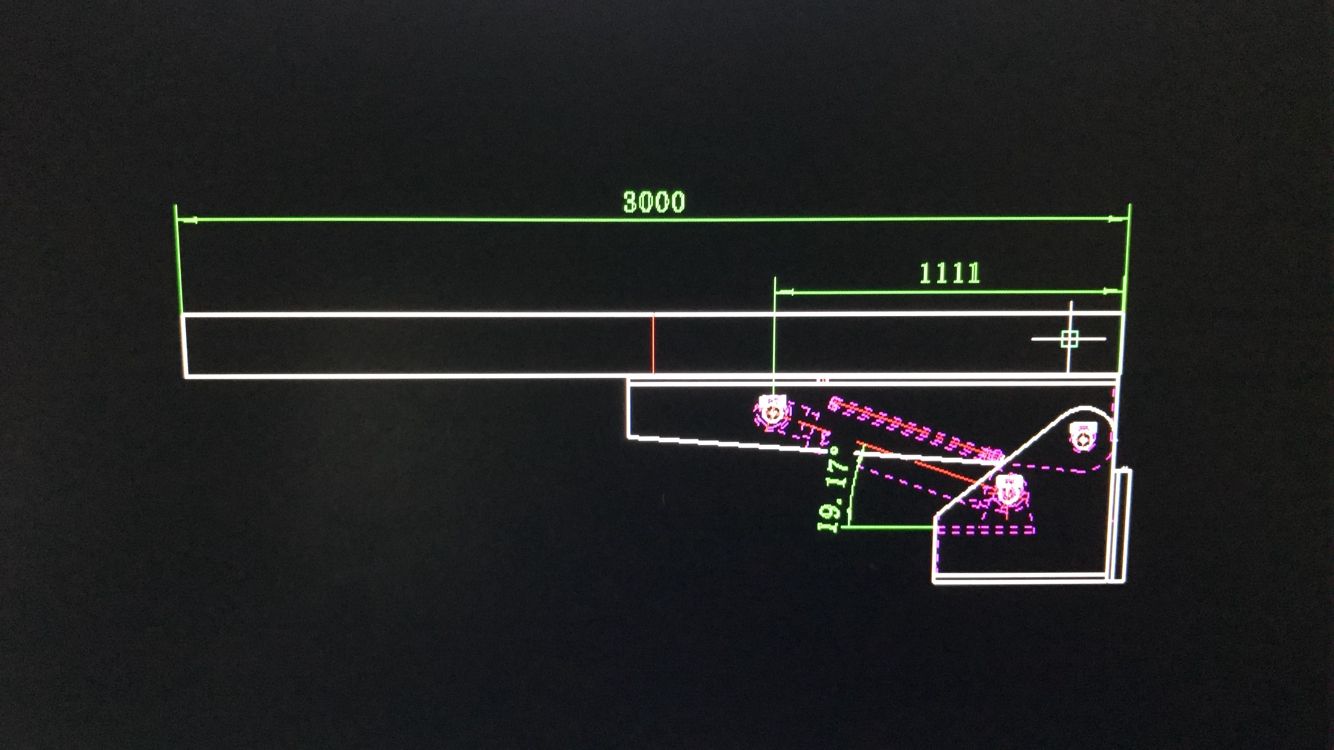

目測了一下  你的油缸下邊的鉸接點位置可以根據平板的翻轉路徑結合油缸的行程重新核算一下   感覺定的不太合適

半路出家DD 發表于 2017-6-27 20:37
請問是不是這樣算的：1.006*sin20*120000（油缸推力）=41288N/M

@淡然

淡然 發表于 2017-6-25 10:42
算了一下，力矩剛好平衡。力矩還要再大點才可以。

按你的說法，我現在改成150油缸夠嗎？


補充內容 (2017-6-26 21:50):
我是不懂用什么方法算。

半路出家DD 發表于 2017-6-25 13:11
請問你算到是多少？我這油缸只有12T力。

所以你當時是按MPa算的嗎，我現在用150油缸應該沒問題吧。
