發布時間: 2017-6-16 17:33

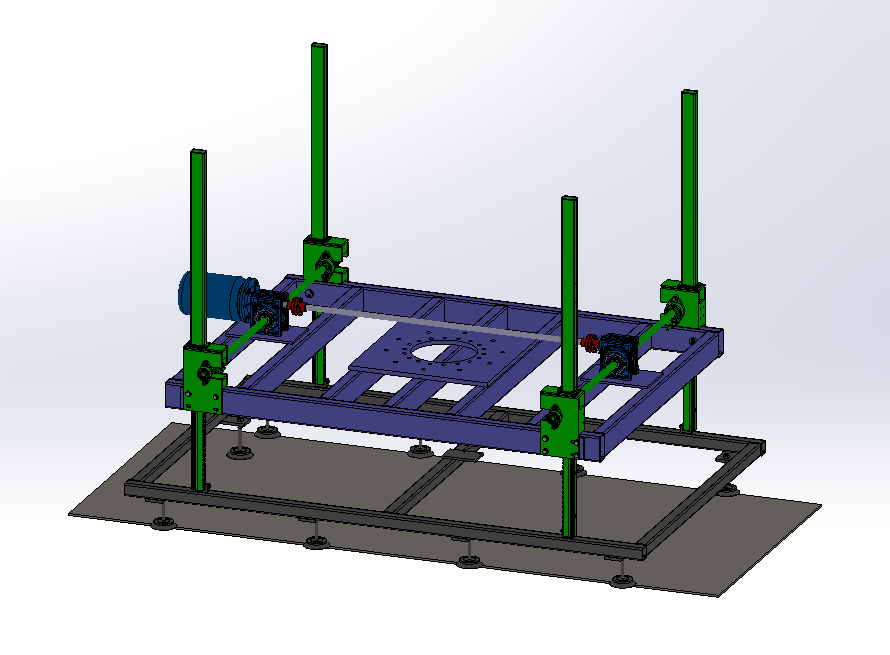

正文摘要:如圖，吸吊機構，伺服電機經蝸輪蝸桿減速機，經齒輪齒條傳動，起吊板材，齒輪齒條沿滾動導軌運動。板重M1=300Kg，吸吊架重M2=100Kg，4根齒條和導軌重M3=50Kg，齒輪直徑D=50mm，蝸輪蝸桿減速機減速比50，行程按600mm ... |
|
本帖最后由 ie1 于 2017-6-17 09:49 編輯 不談論你機構的問題的，就只說你說的扭矩的問題。我是覺得設計有很多方案，每種方案都有可行性，沒必要改變別人的初衷 你蝸輪蝸桿減速機有個減速比，能減小扭矩，用你算出的扭矩，除以倍數，才是電機上的扭矩。你嚇我呢，這么大扭矩。一般計算就是那個功率扭矩計算公式，里面有個參數轉速，這幾個是相關聯的，然后還有個就是減速機，把速度降下來，把輸出扭矩提上去，你回味下。 簡單的例子，2齒輪傳動，有傳動比，齒輪接觸的位置，力相同，齒輪大的，相應的扭矩小，這樣小齒輪傳遞給大齒輪，大齒輪輸出軸的轉速慢，但是扭矩大，T=Fr |
| 還不如直接買4個螺旋升降器 直接往上頂，便宜，簡單 |
|
感謝分享 |
|
感謝分享 |
| 確實是對于齒輪齒條的來說還是比較少一點資料，或者是沒找到。 |
 |
| 菜鳥路過 |
| 菜鳥路過 |
|
樓主后來怎么算的？能否告知過程 |
| 樓主后來弄好了嗎？能否告知詳細的計算說明 |
| 方案不錯 |
