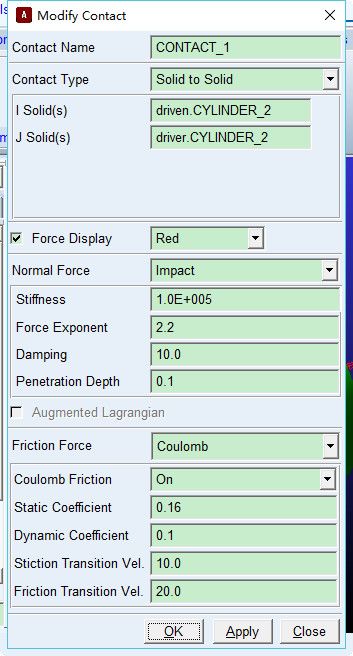

正文摘要:本帖最后由 止疼劑 于 2017-6-11 18:29 編輯 ( D# Y% a w( C7 t! p3 ? k% S6 i, M' v2 {. k+ D5 i1 ~9 d 此問題要仿真摩擦盤動盤與定盤打滑的情況。) f7 G0 V, |3 ~1 M. O! ~- m8 ` 單位制M ... |
本帖最后由 pengjc2001 于 2017-6-12 09:47 編輯 0 e( ~! z7 ]8 K7 o( W 你有沒有想過 為什么會是666這個數值? 圓盤在粗糙面上繞軸旋轉 摩擦扭矩 2uNR/3 根據你的條件 R = 10 N=100 計算得 666。5 F+ J/ Z3 n3 l) H9 d/ \( s 那么問題在哪? 是不是 adams 在處理這個接觸時,接觸面的大小處理出了點問題。 帶著這個疑問, 把模型改為 2個圓盤, 你會發現結果還是666。 也就是說,在solid to solid 接觸中, adams 無法處理這個接觸面的問題。# [6 _' V; w# h& h " ]+ W; i1 G7 c. H 其實,你提到的環形面摩擦扭矩公式,也做了簡化,應用于 厚度 d 較小的場合。* F+ \. {+ L5 P, f: T, ]# V ' L3 k& w: J" Z1 @, O! v: ]# ^ 相識的, 如果用adams 來解決這個問題,你需要的是 用 point to plane 的接觸設置, point 點 在 R=(D+d)/2 的圓上。 D7 C9 X0 |- O8 M6 `, S 還可以用柔性體來解決 9 z# b2 W' _' w" e8 d/ ]' e good luck point to plane& Y/ i5 } D! G ![]() flex to solid% A: P, n( V4 I x( C1 b ![]() - H$ Y+ V, ~; f) b3 \9 v& F- T/ [ 1 N2 I: i0 p1 O3 ]. A% q$ [ 9 Y0 U5 N+ {( ` V* A( y9 C8 q9 T 9 k1 ?* K1 `" I' s- d4 k6 ~* l 8 e, P' I. n. e( Y |
接觸對設定是否有問題? |
學習了~ |
成形極限 發表于 2017-6-11 19:40" r8 O5 Q! T' Z 單摩擦副誤差都這么大的話,對多片摩擦片,誤差就更大了。' n' ^8 b' W+ M' _& P 我做過滑塊在斜面在下滑的例題仿真,結果與理論計算的誤差在1%以內。, k8 l( @* u" H& W( P; Y * f' K0 t: d$ i' H1 q |
這仿真的結果明顯不對啊。靜摩擦轉動摩擦的時間點 怎么可能這么大。 很小很小很小 |
這不算與理論計算的結果差距太大。應該說不算太大。30%以內嘛 |
