這個模型的孔應該如何標注比較簡潔和準確?

查看數: 5840 | 評論數: 4 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2017-6-9 22:42

正文摘要:

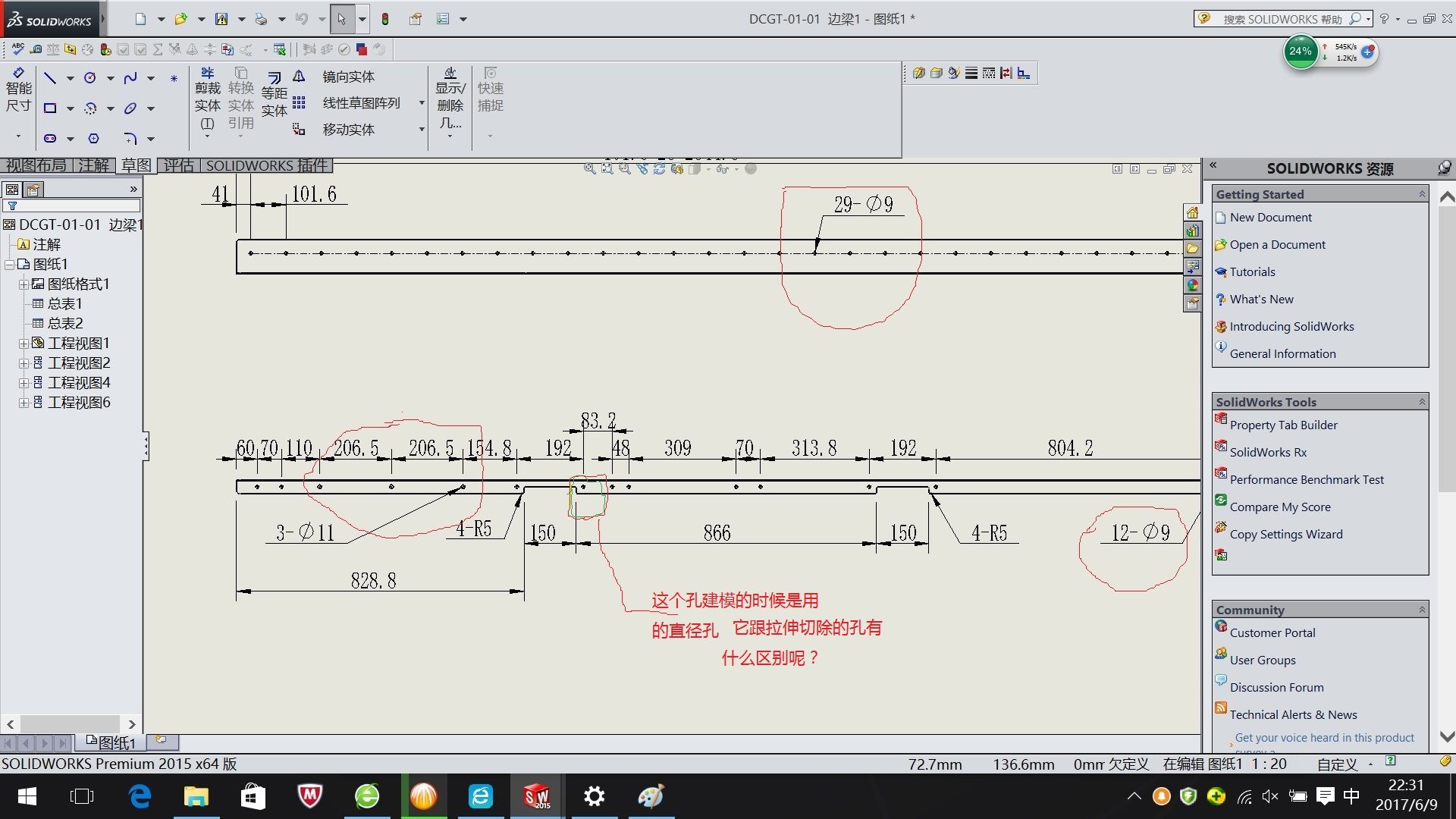

本帖最后由 南洛新樂恒 于 2017-6-9 22:56 編輯 1. 如圖,主視圖上29個直徑為9的孔,很好標注;俯視圖上面3個11的孔和12個直徑為9的孔,solidworks里面箭頭指向一個11的孔標3-Φ11, 箭頭指向9的孔,標注12-  ...

回復

只有快樂 發表于 2017-6-12 09:45:34
涂色或者二維圖紙上標注不同的填充位置
淡然 發表于 2017-6-10 12:52:57
涂色也是一種辦法,有時候孔太小也不容易看清楚,其實通過尺寸的關系可以知道哪幾個孔是相同的,相同孔的尺寸聯系會非常緊密,有經驗的看圖員可以識別。
zhuhongfeng 發表于 2017-6-10 11:40:28
未來第一站 發表于 2017-6-9 22:55
那就不同的孔用不同的孔符號區分。明白我的意思?

對,這個叫涂色
未來第一站 發表于 2017-6-9 22:55:00
那就不同的孔用不同的孔符號區分。明白我的意思?
