同步帶設計求分析指導。

查看數: 7746 | 評論數: 10 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2017-6-9 21:06

正文摘要:

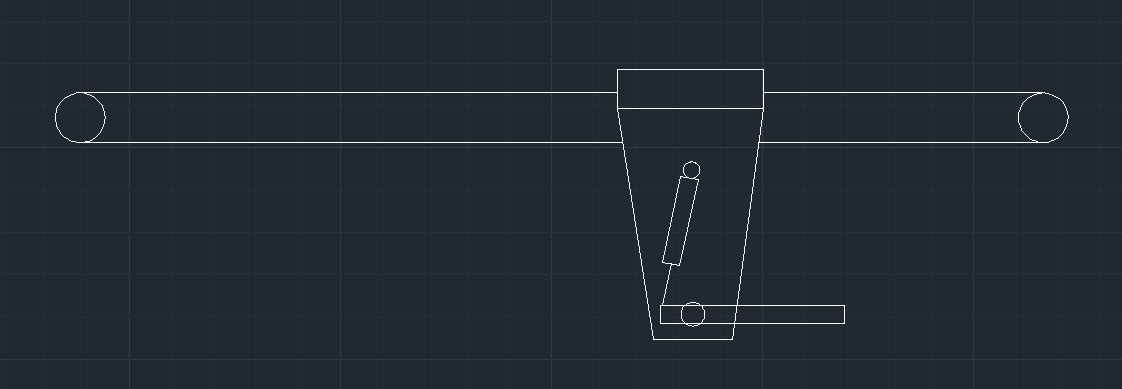

本帖最后由 藍色格 于 2017-6-9 21:28 編輯          最近設計一個同步帶結構,伺服電機、減速機、線性導軌、同步帶、移動平臺。同步帶帶動一個移動平臺,移動平臺下帶一個氣缸推 ...

回復

只有快樂 發表于 2017-6-12 09:44:41
擺桿動作不會對平臺產生很大震動
藍色格 發表于 2017-6-10 13:24:11
zhwbbxk29 發表于 2017-6-10 12:24
看起來沒超嘛。不過有些場合同步帶受力太大運行中會產生跳齒。加寬一點沒有壞處。

忘記說了,平均1秒啟動一次。
zhwbbxk29 發表于 2017-6-10 12:24:10
藍色格 發表于 2017-6-10 11:08
按電機最大瞬時扭矩計算,主動輪最大瞬時圓周力1926N;
按電機額定扭矩計算,主動輪最大瞬時圓周力640N; ...

看起來沒超嘛。不過有些場合同步帶受力太大運行中會產生跳齒。加寬一點沒有壞處。
游走邊緣 發表于 2017-6-10 11:35:20
沒看懂,能否上圖詳細說說要求
藍色格 發表于 2017-6-10 11:08:46
zhwbbxk29 發表于 2017-6-10 10:54
速度一般。用加速度校核一下皮帶受力。

按電機最大瞬時扭矩計算,主動輪最大瞬時圓周力1926N;
按電機額定扭矩計算,主動輪最大瞬時圓周力640N;
皮帶允許拉伸載荷8580N;
帶齒剪切力4934N;
zhwbbxk29 發表于 2017-6-10 10:54:32
速度一般。用加速度校核一下皮帶受力。
藍色格 發表于 2017-6-10 10:14:56
沒有人啊。。。。。。。
藍色格 發表于 2017-6-10 08:26:54
峰回路轉ing 發表于 2017-6-10 08:10
您好  樓主  我公司是專業做同步帶輪的廠家  希望可以幫到你  加QQ3039670933

O(∩_∩)O哈哈哈~
