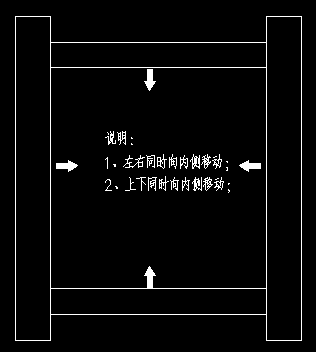

模仿四爪卡盤

春至秋依舊 發表于 2017-5-22 14:19
可以參考旋轉變大的桌子的結構

是一個圓盤一條螺旋線槽，圓盤轉動時，槽內的東西沿著螺旋線向圓心運動。同時再利用一個直線槽限制直線運動，這樣就實現了圓盤轉動時，物體沿著直線槽由圓邊緣向中心運動。

http://www.jxbuluo.com/373.html  可以用這個結構改一下形式

重量不大的話上四個氣缸

可以參考旋轉變大的桌子的結構

傳動軸加減速箱完成同步移動

工況不齊，動力源是什么?布置空間要求？
這種動作第一想法就是中間布置傳動軸，用齒輪齒條帶動對邊，可以達到你要求的動作。
