500Kg移動料框保證1mm定位精度，有什么更好的方式？

查看數: 10993 | 評論數: 22 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2017-5-18 08:57

正文摘要:

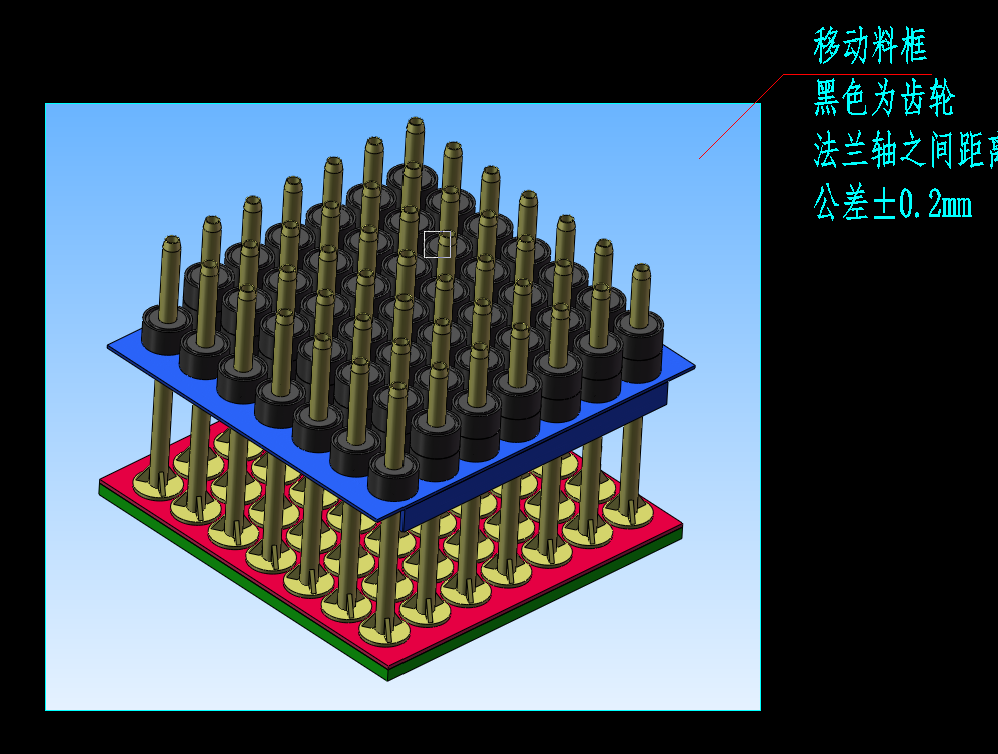

此項目為一個用機械手搬運齒輪給機床加工 方案如下 1.先做一個固定升降平臺. 2.齒輪內孔套在法蘭軸內，法蘭軸固定移動料框 。 3.由人將移動料框推到固定升降臺內。   4.通過升降機將藍色底板端起來，藍色 ...

回復

cangzhoumj 發表于 2024-12-20 08:15:00

簡單可靠
管理團隊 發表于 2024-12-19 14:26:26
公眾號留言選取

尼瑪要推倒我 發表于 2017-5-20 15:11:40
學習了
銘銘如此 發表于 2017-5-20 14:09:02
更傾向于采用氣缸加硬限位保證精度。
阿大 發表于 2017-5-20 13:52:38
不是視覺不穩定，是怕花錢吧，哈哈

點評

瞎說啥實話。  發表于 2017-5-20 21:45
zhenxing57 發表于 2017-5-19 22:55:33
本帖最后由 zhenxing57 于 2017-5-19 22:58 編輯

E:\


供參考

供參考

點評

非常感謝，從圖片看了大概！如果能在具體說一下定位原理那就更好！  發表于 2017-5-20 07:27
reu8598 發表于 2017-5-19 09:58:01
不錯，不錯
lgliang_429 發表于 2017-5-19 09:30:14
側邊用動力（電機加機構或液壓缸）推靠，另一側和前端為基準（或另一側邊用圓柱加v槽，V槽在小車上，圓柱在固定座上）。另底部加彈性銷（帶氣缸），判斷是否在要求的位置上。
陳志勇_Xyaqp 發表于 2017-5-19 08:26:32
可以參考SMT料車在貼片機里的定位方式

點評

如果有視頻鏈接就更好了.  發表于 2017-5-19 08:28
