5ego 發表于 2017-5-17 23:55
應該是調節高低吧，你確定是做往復升降？

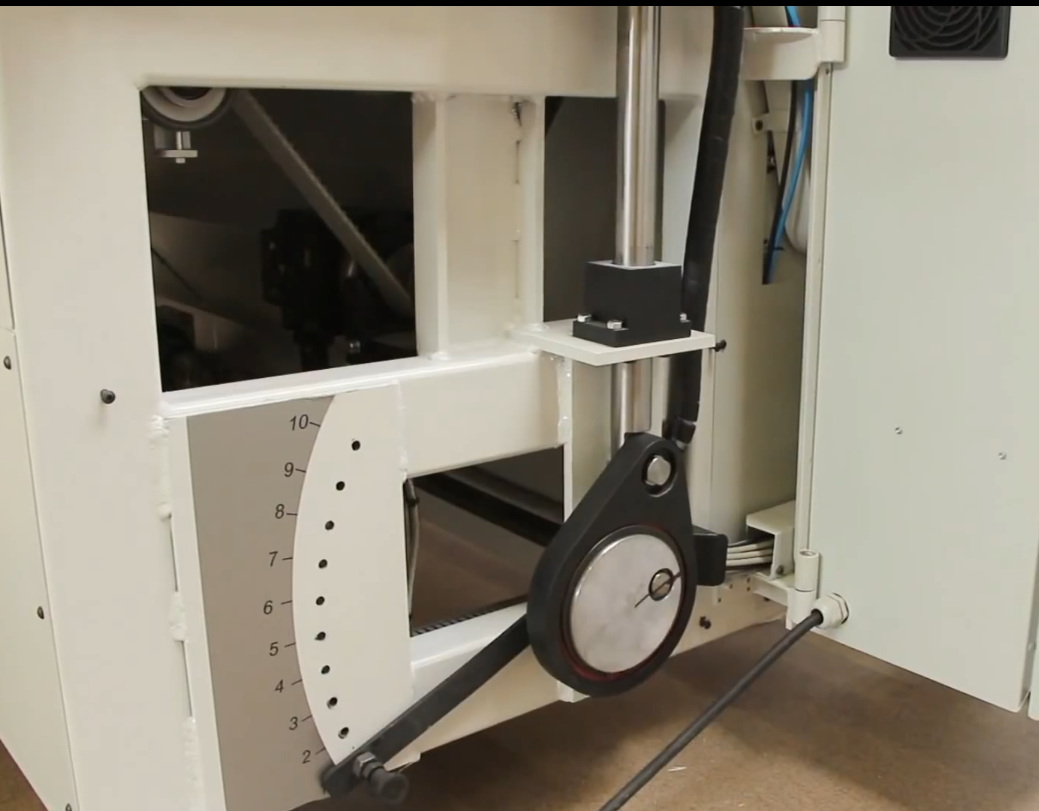

偏心輪帶著光軸做升降運動

調節偏心輪高低

機械專業畢業2年了，從事其他行業的工作，再看到這些感覺很親切啊

應該是調節高低吧，你確定是做往復升降？

調節桿跟偏心輪肯定是轉軸連接，通過這個位置的調整，然后改變凸輪的位置實現調整。左邊算是個插銷，拔出來就好

斯文棒棒 發表于 2017-5-17 12:51
其實就是一個曲柄滑塊四桿機構，通過調節曲柄的角位置來改變滑塊的上下位置。

不是這個意思。那個曲柄滑塊機構驅動光軸做升降運動，這個過程中光軸會有個上升的最高點吧？這個最高點在這里是可以調節的，怎么來實現。圖上的這個機構通過調節那個黑色的連接件就可以實現，不知道里面應該是什么結構。

其實就是一個曲柄滑塊四桿機構，通過調節曲柄的角位置來改變滑塊的上下位置。

輪子有可能是當調節數字時會左右移動。這樣可以改變偏心量。

應該是調節偏心輪旋轉時的直徑

還得在偏心輪那邊加裝可調的結構性，如脹緊套，
