PCD螺紋銑刀加工螺紋時如何確定螺紋銑刀的中徑？

查看數: 6991 | 評論數: 7 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2017-5-12 13:40

正文摘要:

各位前輩： ( E- D6 n% b! {: s( j) n0 V, ^" q   大家好！今天遇到個難題，想請各位老前輩指點一下。 1 }) e( A7 T% ?, V. e# c3 ]' }: A; M   已知參數：外徑為D11.5的螺紋銑刀，工件要求螺紋 ...

回復

自定義的旋律 發表于 2017-5-17 08:53:17
本帖最后由 自定義的旋律 于 2017-5-17 08:55 編輯
" O( `; w8 v1 M* O- i) F
自定義的旋律 發表于 2017-5-16 16:425 m; C$ u" y8 m+ n3 w# t" X' D
給客戶設計了一把螺紋銑刀，加工出來的孔通規不通，止規不止，心都碎了！

( A& ?" g: U) v4 I% L, X; L) w1 o螺紋銑刀的直徑是D11.5，要求的螺紋孔是M14*1.5，加工時繞著D2.5的圓旋轉進給3mm（兩個牙距），轉速2000，進給300，加工出來的螺紋孔的尺寸：大徑 13.960，中徑 13.216，小徑12.489；* V7 i, ?1 n" I
自定義的旋律 發表于 2017-5-16 16:42:33
涅槃重生sj 發表于 2017-5-12 15:04/ j: j+ p: t7 J  x4 @
螺紋檢驗可以通過螺紋塞規檢測，中徑也可以測量。但在加工的時候不用糾結中徑，螺紋銑刀是60°的，只要控制 ...
) J, \* ]1 `' A$ d* ~# w5 Z
給客戶設計了一把螺紋銑刀，加工出來的孔通規不通，止規不止，心都碎了！* N  E, \2 a4 J  _8 m  n8 c

點評

查看過加工程序嗎？銑出來的牙型怎么樣？  發表于 2017-5-17 08:05
自定義的旋律 發表于 2017-5-16 16:42:09
xagjj123 發表于 2017-5-13 09:10
' W4 D) }. i* s( z" O' S. Z二樓說的很對，我們也是 螺紋刀具的生產廠家，都是比較高端的產品

9 v$ b3 V# a, P/ B給客戶設計了一把螺紋銑刀，加工出來的孔通規不通，止規不止，心都碎了！
: H) L2 V: j& Y, Q& ?
zygxxcfc 發表于 2017-5-15 09:40:09
好貼，持續關注。自己也要學。
xagjj123 發表于 2017-5-13 09:10:17
二樓說的很對，我們也是 螺紋刀具的生產廠家，都是比較高端的產品
小生然寶 發表于 2017-5-12 19:07:58
加工中心銑螺紋只是見過  聽同事講的銑螺紋就是主軸無規律的旋轉 在螺旋下刀 個人覺得這不合理 最終角度應該不符合標準  但是沒辦法講清楚  如果你用車床做過螺紋 可能會理解
涅槃重生sj 發表于 2017-5-12 15:04:28
本帖最后由 涅槃重生sj 于 2017-5-12 15:09 編輯
8 Y/ H- e9 ~/ `9 s- ~  w1 o5 x  q$ n; E2 X  m3 ]3 R8 t) t

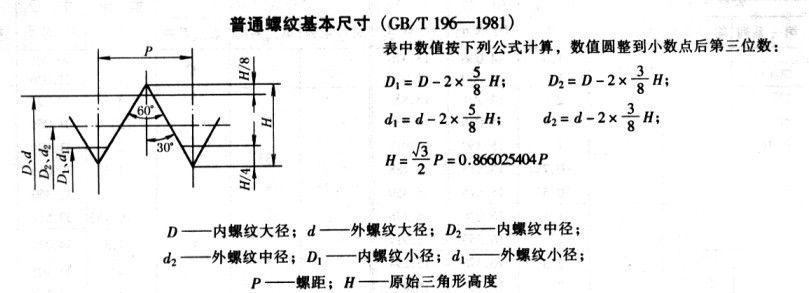

螺紋檢驗可以通過螺紋塞規檢測，中徑也可以測量。但在加工的時候不用糾結中徑，螺紋銑刀是60°的，只要控制好大徑，中徑自然能夠保證了。看了下樓主以前的帖子，應該是做PCD刀具的，螺紋銑刀一般只規定螺距以及牙型角，只要螺距是一樣的，不管多大的螺紋都能加工出來。
