重誠WBL 發表于 2017-5-10 21:26
問一下，下面的這個金屬塊整體是傳感器還是只有接線那段是，沒用過稱重的傳感器，這腳杯因?yàn)楦?dòng)不會影響 ...

整體是傳感器，浮動會提高精度。

wanghengxu 發表于 2017-5-10 17:39

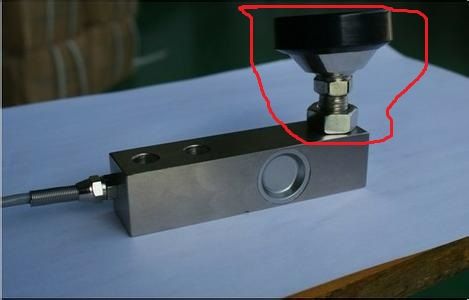

這是一個稱重傳感器，紅圈就是一個腳杯。
傳感器上有內螺紋，腳杯擰進去，背緊螺母。
腳杯有浮動的作用， ...

問一下，下面的這個金屬塊整體是傳感器還是只有接線那段是，沒用過稱重的傳感器，這腳杯因?yàn)楦?dòng)不會影響精度嗎？

目測是螺紋連接

5樓正解

這是一個稱重傳感器，紅圈就是一個腳杯。
傳感器上有內螺紋，腳杯擰進去，背緊螺母。
腳杯有浮動的作用，減小稱重時的側向力。
腳杯用于此處，節省成本，有創意。

我看好象是主軸夾頭夾了個連接螺栓，再與傳感器連上

頭上看著像球座一類的，同意二樓浮動接頭的推斷。
下邊就是螺桿配螺紋+螺母鎖緊。

浮動接頭？
