馬克，學習

是的，凸輪分割器有定位自鎖功能，在原點停止位置輸出軸是不能轉動的。需要凸輪分割器技術選型，德通凸輪分割器廠家李先生13964736315恭候您的交流和咨詢。一次詢問一生朋友。

xinxuan88888 發表于 2017-5-15 11:49
好的，謝謝

不客氣，已經發到論壇了，搜凸輪分割器內部結構可以找到.

精密凸輪分割器 發表于 2017-5-13 09:33
我之前有拍個凸輪分割器內部結構圖，改天弄出來給大家看看內部結構就比較明了.

好的，謝謝

我之前有拍個凸輪分割器內部結構圖，改天弄出來給大家看看內部結構就比較明了.

囨檞釋 發表于 2017-5-6 10:19
我算出來是0.0873mm。這么大的盤，雖說你速度不快，我估計重量也不是太重，但就是感覺80DF的法蘭面六個螺 ...

是的，我記錯了，我有五臺設備用了分割器，有3臺是圓盤600mm用的是80DF，一臺直徑100mm用80DT，1200mm用的是110DT。

xinxuan88888 發表于 2017-5-6 08:24
我重行核算了一遍，分割器大盤1200mm，按照供應商提供的分割精確度30弧分，計算出來的弧長精度是0.873mm ...

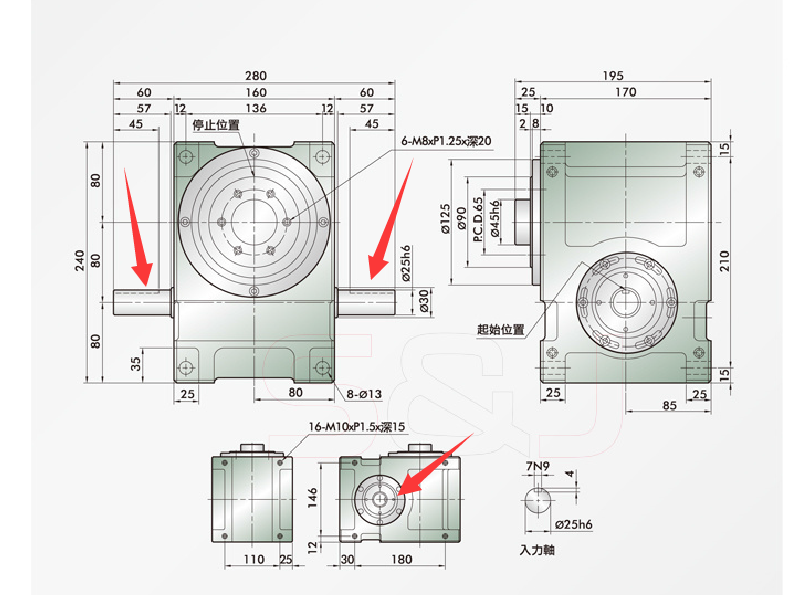

我算出來是0.0873mm。這么大的盤，雖說你速度不快，我估計重量也不是太重，但就是感覺80DF的法蘭面六個螺紋孔的pcd才65mm，法蘭面還那么小先，裝個1200mm的盤，感覺著實不合適

囨檞釋 發表于 2017-5-5 21:08
正負30sec的分割器精度，你算出圓盤的邊緣誤差是正負0.17mm嗎？如果是的話你的盤面直徑有2300mm？？？？ ...

我重行核算了一遍，分割器大盤1200mm，按照供應商提供的分割精確度30弧分，計算出來的弧長精度是0.873mm，不知道和大俠計算的是否一致？關于二次定位，因為以前我沒做過凸輪分割器的二次定位，這次想做在大盤上，后來想想這樣強行會對分割器有很大損害，聽你一說治具上的二次定位，覺得這是個好辦法。謝謝你！

xiaobing86203 發表于 2017-5-5 22:08
感應觸點設定在驅動角走完的位置，即判斷旋轉后停頓點，不要管過程。其實分割器用長久了會出現定位不準確得 ...

是的，我這邊設置的停頓點就是走完驅動角就觸發停止。關于分割器用久了定位不準，我們的供應商也是說過永久了定位不準，他們解決辦法是夾油，和調節凸輪背細，他們分割器專門有個類似頂絲的東西來調節的。謝謝你的解答！
