受力分析的公式是什么

查看數: 4312 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-4-24 15:31

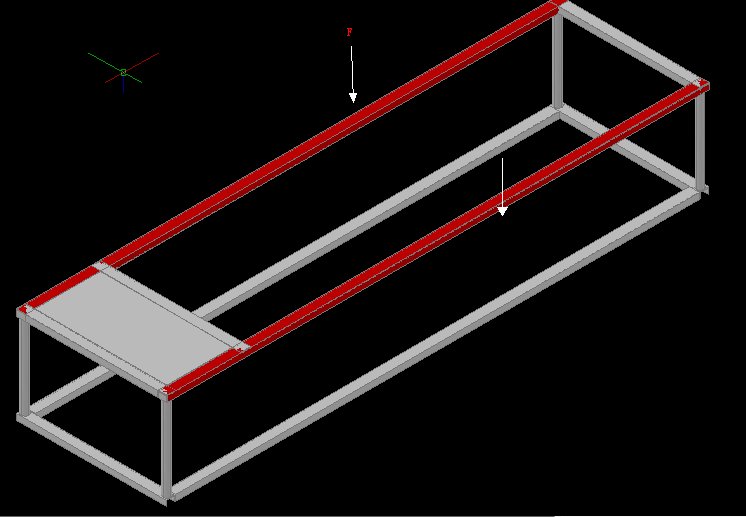

如圖是由槽鋼構成的平臺，6.3號槽鋼，長度是3.5米，想知道紅色兩槽鋼受來自上方的力如何校核

回復

FKUEDEJXSQ2 發表于 2023-9-27 14:18:20

仿真

上梁 發表于 2023-9-13 16:31:03

我才吃西瓜發表于 2023-9-13 16:16
簡支梁，查一下手冊中彎曲應力和彎曲撓度計算，里邊有詳細的計算公式

不是簡支梁，他那個是全焊接在一起了，水平豎直旋轉都約束住了

我才吃西瓜 發表于 2023-9-13 16:16:02

簡支梁，查一下手冊中彎曲應力和彎曲撓度計算，里邊有詳細的計算公式

湯圓園 發表于 2023-9-13 08:04:42

這種集中載荷一定要注意有沒有沖擊載荷存在，應力會差很多的，大小可以相差幾十倍，如果靜力就按樓上說的算就好了

237951056 發表于 2023-9-12 15:44:22

一瓶可樂，我給你算。

FKUEDEJXSQ2 發表于 2023-9-12 14:20:58

不會

貝XB2016 發表于 2017-4-24 20:27:50

把槽鋼單獨分離出來，按簡支梁算，知道集中力的作用點，可以求出梁端部的支反力，彎矩=力X力臂，查手冊看此型號槽鋼的抗彎截面系數，彎曲正應力=彎矩/抗彎截面系數

這樣計算沒問題，偏保守。發表于 2017-4-24 22:37

只有快樂 發表于 2017-4-24 17:40:44

以兩點為支點，簡單的話可以按簡支梁來計算。

oldpipe 發表于 2017-4-24 17:17:55

何不直接仿真？
