求助高手：圖示旋轉筒和傳動軸怎么連接

查看數: 7117 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-4-20 11:26

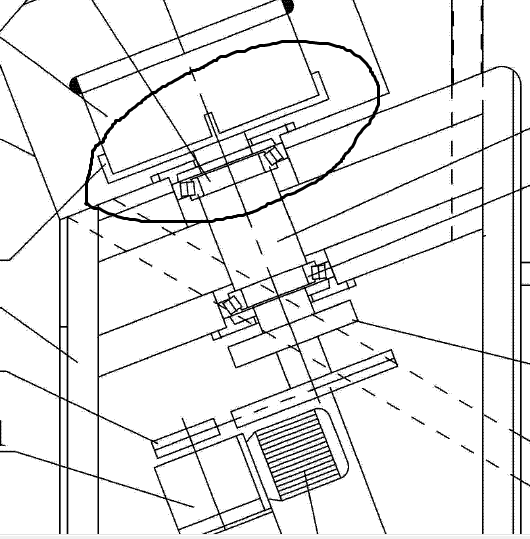

請求高手看看這個旋轉筒和傳動軸怎么連接

回復

平凡yjr 發表于 2023-9-14 07:55:32

法蘭盤與軸可以過盈緊配合

我才吃西瓜 發表于 2023-9-13 16:14:19

鍵板和套筒的方式，大概結構就是在傳動軸和輥筒的上邊開槽，插入鍵板，然后套筒鎖緊

FKUEDEJXSQ2 發表于 2023-9-12 14:12:52

法蘭

WE微笑 發表于 2017-4-20 17:03:19

shaokuang 發表于 2017-4-20 13:40
你這圖是蝸輪蝸桿減速機輸出軸裝皮帶輪（或鏈輪）與轉筒軸皮帶盤（鏈輪）連接

法蘭盤怎么和滾筒安裝在一起啊？

WE微笑 發表于 2017-4-20 17:00:58

大立水_zkBQ7 發表于 2017-4-20 14:35
法蘭連接簡單！

法蘭盤怎么和滾筒安裝在一起啊？

WE微笑 發表于 2017-4-20 16:47:22

xiaobing86203 發表于 2017-4-20 13:27
如果不考慮拆卸的話，做好同心定位然后用焊接相連；若考慮要拆換，建議用法蘭盤固定。

法蘭盤怎么和滾筒安裝在一起啊？

hackxy 發表于 2017-4-20 16:17:22

法蘭、軸套等等，這是最基本的東西

大立水_zkBQ7 發表于 2017-4-20 14:35:52

法蘭連接簡單！

吉田2號 發表于 2017-4-20 14:33:41

為什么減速機和軸不直連呢，還跑皮帶，費事

女大人 發表于 2017-4-20 13:52:54
