這個限位裝置怎么設計

查看數: 8521 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-4-18 08:35

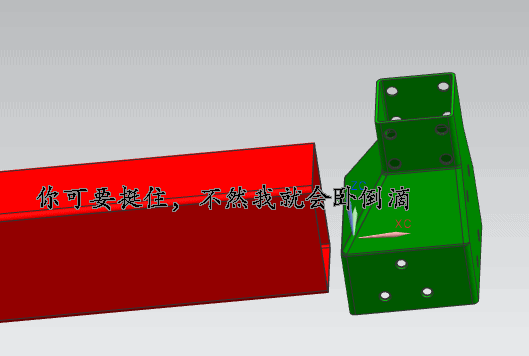

圖片中紅色方管作上下運動，綠色座子不動。要在二個件之間加設限位裝置，以對紅色另外5個自由度進行約束。這部位的限位裝置怎么設計？

回復

FKUEDEJXSQ2 發表于 2023-9-27 14:08:39

槽口

王章 發表于 2023-9-13 17:03:00

圍觀、學習

上梁 發表于 2023-9-13 14:33:29

這樣？


FKUEDEJXSQ2 發表于 2023-9-12 14:14:23

沒看明白

hackxy 發表于 2017-4-20 16:31:27

這個圖不完整，別人提不出什么意見

面壁深功 發表于 2017-4-18 11:51:06

只有快樂發表于 2017-4-18 11:25
左右限定的位置在哪里？綠色座子上下不都是直面么？要保持斜面的角度來上下移動么

是啊，其余地方?jīng)]有位置。

只有快樂 發表于 2017-4-18 11:25:59

左右限定的位置在哪里？綠色座子上下不都是直面么？要保持斜面的角度來上下移動么

道法無常 發表于 2017-4-18 10:19:55

紅色方管是如何驅動上下運動的呢？直接在驅動裝置上設限位ok？

那不就和卷簾門類似了發表于 2017-4-18 10:57

懸掛鏈條結構，不能設置啊。發表于 2017-4-18 10:44

淡然 發表于 2017-4-18 10:19:47

在綠色懸臂一個比較長的導軌，對紅色進行長度上兩個點的限位，感覺不是很難的事情。感覺是綠色件的強度和剛度要足夠。
