步進電機驅動問題

查看數: 5429 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-4-14 15:50

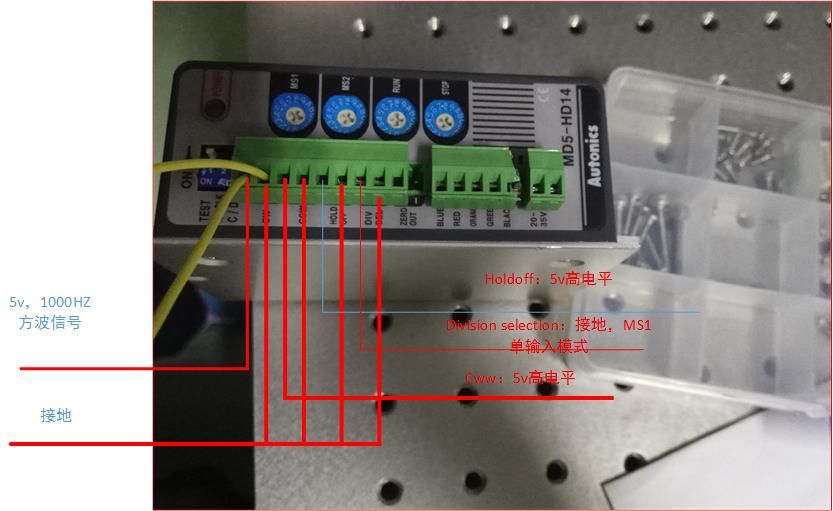

驅動器買的奧托尼克斯驅動器，現在這樣接，test模式下，是能驅動電機的，但關了test利用單片機給驅動器輸入信號的時候，就動不了了

回復

風之刃 發表于 2017-11-3 08:08:39

漂流的扯發表于 2017-4-17 10:10
反過來驅動是啥意思？

就是將控制信號的含義變下，本來是1是動，0是停，現在是1是停，0是動

窩哥達 發表于 2017-11-2 16:05:48

學習了

5555a 發表于 2017-8-8 13:36:06

這個學習了

只有快樂 發表于 2017-4-21 22:27:49

步進電機需要的驅動力很大，因此直接使用單片機往往管腳電流不夠，加上3.3V的單片機也無法驅動5v的步進電機，因此需要電路轉換。

漂流的扯 發表于 2017-4-17 10:10:47

txq678453 發表于 2017-4-14 20:26
電機是否有震動?用單片輸出5V能驅動得了它嗎?(看你是什么單片機了比如說51的P0口就不行),把圖上的地接到5V, ...

反過來驅動是啥意思？

漂流的扯 發表于 2017-4-17 09:58:46

蘇州裝配工發表于 2017-4-15 07:52
單片機輸出驅動能力不夠，加個mos管，還是不行，看看你的波頻率是不是很低，電機慢你看不出來

還是單片機的輸出驅動能力不夠，輸出信號接到驅動器后，信號頻率，占空比都有變化，重新選用信號發生器后，就沒這個問題了

蘇州裝配工 發表于 2017-4-15 07:52:54

單片機輸出驅動能力不夠，加個mos管，還是不行，看看你的波頻率是不是很低，電機慢你看不出來

漂流的扯 發表于 2017-4-14 20:30:07

txq678453 發表于 2017-4-14 20:26
電機是否有震動?用單片輸出5V能驅動得了它嗎?(看你是什么單片機了比如說51的P0口就不行),把圖上的地接到5V, ...

電機無振動，驅動器的輸入高電平要求是4-8v；我單片機輸出的方波的幅值是5v的

txq678453 發表于 2017-4-14 20:26:12

電機是否有震動?用單片輸出5V能驅動得了它嗎?(看你是什么單片機了比如說51的P0口就不行),把圖上的地接到5V,反過來驅動
