橡膠轉向架的性能測試，這個夾具我之前設計過

用小點的三爪卡盤行不？

螺釘+不完全套

xiaobing86203 發表于 2017-4-11 16:28
這個很簡單啊，螺栓不變，增加一個圓形鑲套做定位，再增加一個墊片做蓋子壓緊

謝謝，可以手畫個示意圖嗎，想象不出來

合理扯淡 發表于 2017-4-11 16:24
樓主是要測試什么呢？怎么測試？這些不講清楚，別人肯定是不知道的，發貼時，要考慮到看貼的人對你的產品 ...

謝謝兄弟，簡單說那，我就是想設計個機構，來固定約束住這個較大的內孔

這個很簡單啊，螺栓不變，增加一個圓形鑲套做定位，再增加一個墊片做蓋子壓緊

594nb 發表于 2017-4-11 16:12

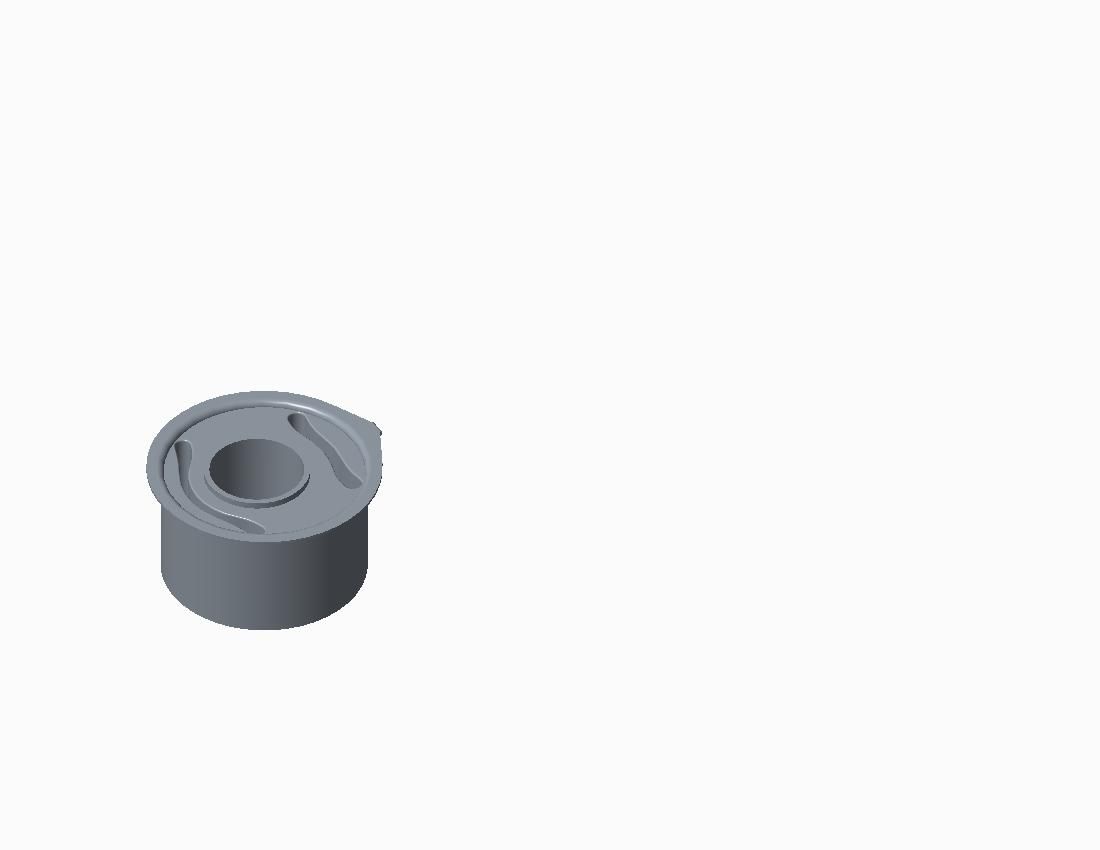

不好意思，我沒說清楚。是要對加工好的零件進行測試。固定內孔，然后在外筒施加力。

樓主是要測試什么呢？怎么測試？這些不講清楚，別人肯定是不知道的，發貼時，要考慮到看貼的人對你的產品和你要做的事情都是一無所知的，只有把你所知道的信息都講清楚，別人才能給你建議，樓主可以先看一下這篇帖子
http://www.ytsybjq.com/thread-482974-1-1.html

合理扯淡 發表于 2017-4-11 15:47
可是要加工內孔和外圓，并保證同軸度？這類產品的同軸度要求應該是比較大的，尺寸公差一般也不高，不過樓 ...

不好意思，我沒說清楚。是要對加工好的零件進行測試。固定內孔，然后在外筒施加力。

594nb 發表于 2017-4-11 15:37
mts，只加工一件

可是要加工內孔和外圓，并保證同軸度？這類產品的同軸度要求應該是比較大的，尺寸公差一般也不高，不過樓主最好還是給出準確點的數據，
