消隙機構

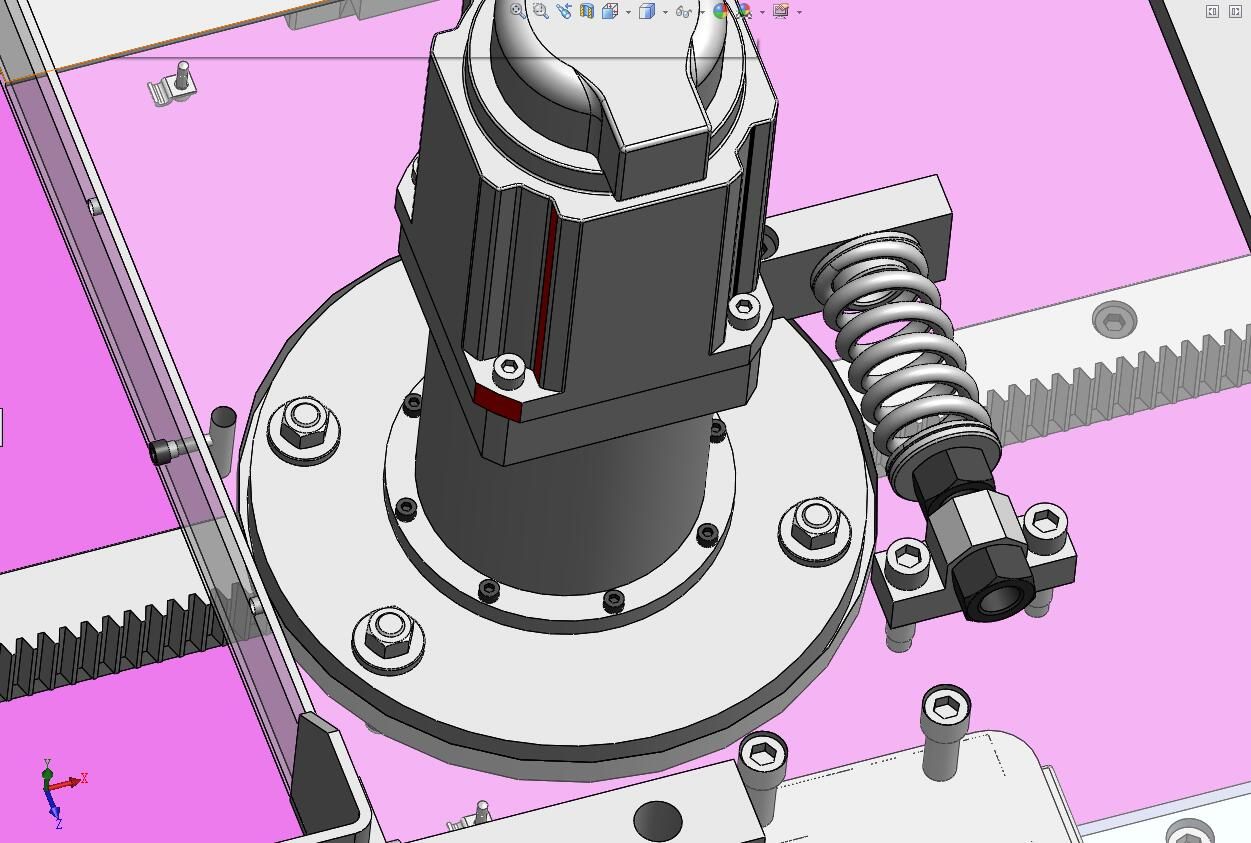

齒輪齒條用一段時間需要重新調整間隙，這個彈簧是用于提供一個恒定的預緊力的

利用彈簧提供恒定的預緊力，只在安裝調整時起作用，螺釘緊固后就不起作用了。
比如用一段時間后齒輪齒條有磨損了，需要重新調整間隙，這時候就方便了，松開螺釘，彈簧自動預緊，緊固螺釘，OK~

xinxuan88888 發表于 2017-4-12 14:06
曾經我也糾結過這個問題，對于這個問題我得到的消除齒輪齒條消除間隙的辦法是：1、使用一個分裂的齒輪，這 ...

大俠厲害了，真是經驗豐富，解決方案也很是專業

曾經我也糾結過這個問題，對于這個問題我得到的消除齒輪齒條消除間隙的辦法是：1、使用一個分裂的齒輪，這個齒輪由一個齒輪從中間分開為兩個片，中間用蝶簧分開。這個分裂的齒輪有兩個齒面同時嚙合齒條的一個齒，來消除背隙。2、應用兩套伺服/減速機/齒輪系統同時工作在同一根齒條上，設置主/從動系統。當一個齒輪驅動系統時（主動），另外一個齒輪施加“預加載荷”（從動）達到消隙的目的。預載力由一套帶有特殊馬達控制器的電子系統控制，這個系統也可以設置成周期循環的。
還有一種方式就是把齒輪齒條換成齒型類似半圓的，類似擺線針減速器里面的搓齒嚙合齒型，因為是圓面接觸，理論上不存在間隙。

淡然 發表于 2017-4-12 13:47
關鍵是要承受徑向力，也有一種可能，力特別小，沒有用止口定位。彈簧起到兩個作用：1，調節齒輪與齒條間 ...

嗯嗯，感謝女俠的指教~~

xiaobing86203 發表于 2017-4-11 16:31
其實上面你給得解釋，齒條與齒輪預緊，我是覺得最有可能的，因為安裝的時候螺栓通孔有間隙，對齒間隙可以 ...

關鍵是要承受徑向力，也有一種可能，力特別小，沒有用止口定位。彈簧起到兩個作用：1，調節齒輪與齒條間隙；2，承受徑向力。

好好學習

masterzhuce 發表于 2017-4-11 18:27
調齒輪齒條間隙的。

哦哦，感謝大俠，這樣我更肯定了

調齒輪齒條間隙的。
