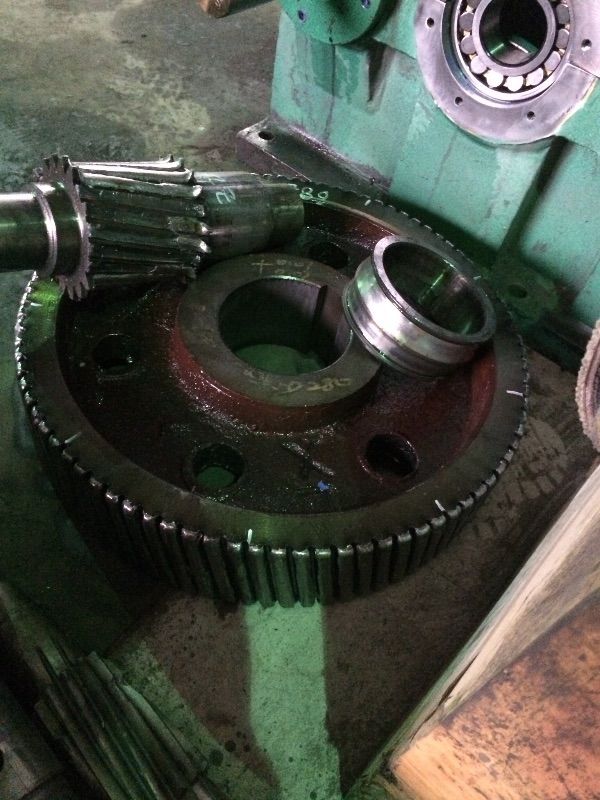

這齒都磨禿嚕了，連個齒面都沒有了，沒法測繪
) t8 z5 v; M; d& X: T
建議樓主數齒數，測繪中心距，根據載荷情況重新設計

不直接找廠家嗎
5 z+ f: E( u6 j! v3 i1 K

要這個數據干什么?。定做嗎？  都是成套的  直接成套購買可以

漸開線齒輪，測量模數和齒頂圓，齒數。這三個量確定就能畫齒輪。先確定模數。

測一下中心距，數一數齒數，滿足他的速比就行了，反正是換一對，不是單配

根據中心距和傳動比要求，參照廢齒輪齒數和尺寸反推變位，公差選國標8級。
2 M& G  z4 R, q& m% O2 I3 b# |6 Q/ F大齒輪用球鐵或鑄鋼，調質，齒部淬火。小齒輪用20CrMo，調質后滲碳淬火低溫回火。

齒根圓直徑df能測量出來,根據公式df=m(z-2.5)算出模數m,再根據公式da=m(z+2)就是齒頂圓直徑

只要測出齒數和模數其它的就能畫了

直接把減速機弄到齒輪廠去，多花點錢讓他們給弄，然后要份圖紙就好了，不用自己算，以前見過齒輪廠這么弄不過要找好一點的齒輪廠，否則還不如不弄呢
