兩根絲杠對稱，拉伸機構居中。

lwehui 發表于 2017-3-29 13:05

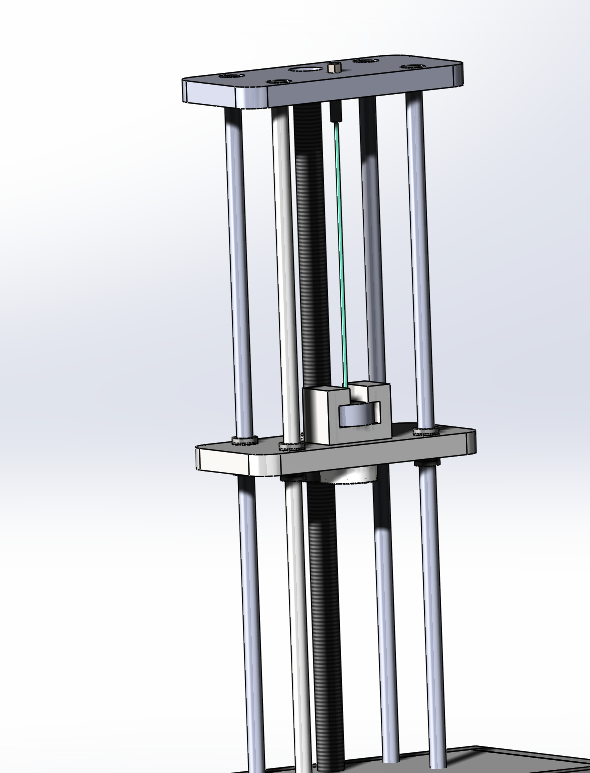

可能我沒有表達清楚，鋼絲和絲杠不共線，這樣絲杠螺母向下運動時，會不會因為不共線導致工作臺傾斜？

你說得對，絲桿的軸向力與鋼絲的拉力，以及工作臺自身重力，這些力的合成肯定會形成矩。相較平行狀態，多了一個水平面上轉動的矩。但是因為有導柱在，導柱的約束力會抵消這個矩。
所以工作臺的其實已經由導柱限制了。如果導柱間隙大點，臺面傾斜是正常的

飛哥0105 發表于 2017-3-29 16:11
見過龍門銑床沒？左右跨距2.9m，照樣能同步，中間加一根軸而已，簡單的，可以參照的例子很多

那是帶有電機和反饋，通過控制的方式做到的吧，我的要求需要機械式，手動加載

lwehui 發表于 2017-3-29 16:06
沒有搜到，能夠說詳細點嗎？非常需要，謝謝

這個就是

見過龍門銑床沒？左右跨距2.9m，照樣能同步，中間加一根軸而已，簡單的，可以參照的例子很多

xiaobing86203 發表于 2017-3-29 16:01
建議樓主按如下計算伺服電機扭矩的方法計算所需的拉力，因為都是通過絲桿做為傳力部件，該方法可以共用

嗯嗯，好的，謝謝

面壁深功 發表于 2017-3-29 15:54
絲桿傳動要同步，規范設計是通過一根同步軸來保證才行。

沒有搜到，能夠說詳細點嗎？非常需要，謝謝

建議樓主按如下計算伺服電機扭矩的方法計算所需的拉力，因為都是通過絲桿做為傳力部件，該方法可以共用

lwehui 發表于 2017-3-29 14:49
但是如果用2根絲桿的話，2根絲杠同步性好解決嗎？不是電機輸入，是需要手通過類似手輪這樣的結構進行輸入 ...

絲桿傳動要同步，規范設計是通過一根同步軸來保證才行。
