平行四連桿機構過不了死點，怎么辦

查看數: 26818 | 評論數: 47 | 收藏 3
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2017-3-28 20:06

正文摘要:

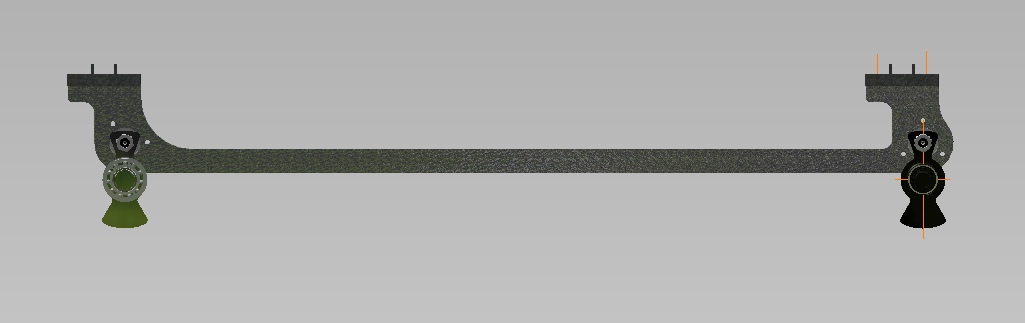

做了一套平行四連桿一個主動軸。轉速也不高，設計在200轉。 現在手動試（很小的玩意兒。連桿重約400克，中心距390，曲柄長18。 而兩個曲柄約重50克） 查資料說是靠慣性沖過死點。  把連桿做成鋁件（138 ...

回復

andthjd 發表于 2021-5-6 11:32:55
櫻木花道1 發表于 2017-3-29 08:08
曾今遇到到相似的問題，但是也沒有解決，先把平面連桿再看看吧。我也分享一個失敗的案例。
這是一個曲柄滑 ...

是連接軸不平行，轉過某些角度給卡死了
前景錢 發表于 2018-9-28 16:23:07
沒有圖片嗎？
葛式一 發表于 2018-9-28 15:23:07
本帖最后由 葛式一 于 2018-9-28 15:32 編輯

看看類似這樣加虛約束
boliny 發表于 2018-5-12 23:45:20
ie1 發表于 2017-3-29 10:46
你的圖看得不是很懂，是不是這個意思？
運動到水平的時候，3桿在一條線上？
機械原理上有，類似于火車 ...

要增加虛約束
kqbcz 發表于 2018-1-22 18:27:12
以主軸為曲柄再加一套四連桿，因?yàn)閮商椎乃狞c(diǎn)不在一個角度，所以可以互相克服
Jack633011 發表于 2018-1-22 13:51:53
forbetter 發表于 2017-3-30 12:56
喧賓奪主了！ 搞的我后面的樓都不知道說誰了！！

我也看得好暈！。。。

小巨人，奔跑吧 發表于 2017-5-13 21:24:15
第一要減小摩擦，第二把曲柄做成偏心輪結構
大米xiao 發表于 2017-5-12 21:23:57
學習中，不發言。
yzghsx 發表于 2017-5-8 19:08:59
上個圖
