伺服電機帶動一個軸旋轉如何聯結

查看數: 16947 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-3-16 13:27

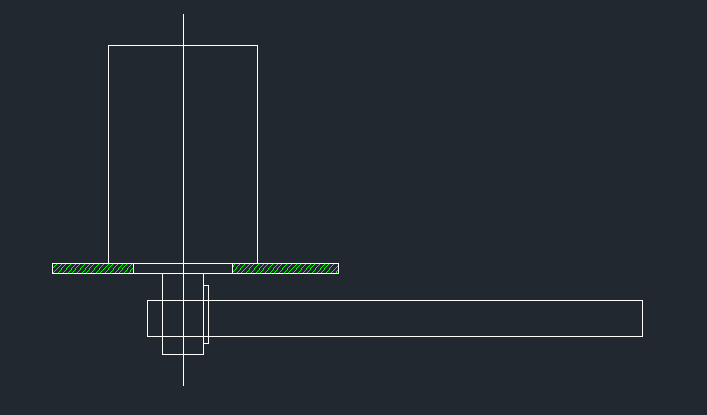

本帖最后由華子324 于 2017-3-16 13:57 編輯如圖所示，伺服電機帶動一個軸旋轉，如何聯結比較好？旋轉速度約2秒每圈，軸直徑12，帶負載約2kg。徑向右鍵槽，可以用鍵聯結。主要還要保證軸向不會掉下去。 2B了 ...

回復

森林883 發表于 2017-3-17 12:23:13

不建議直接和電機軸連接，這樣電機受偏轉力矩，長期使用，電機可靠性不保。建議旋轉軸做單獨回轉支撐受力機構，這樣電機只提供旋轉，不提供支撐。

感覺還是加一個減速機好一些不然沖擊力真挺大的再就是就穩定性而言電機的慣量可能和負載的不太匹配發表于 2017-3-17 13:07

林云_bYEj9 發表于 2017-7-13 16:58:45

伺服電機千萬別選抱緊的方式，本身伺服電機過載能力很高，磕碰一下根本不會過載報警而打滑，毫無重復精度可言。

瑞元ry機械 發表于 2017-3-28 14:00:30

drachma 發表于 2017-3-28 11:35:24

森林883 發表于 2017-3-17 12:23
不建議直接和電機軸連接，這樣電機受偏轉力矩，長期使用，電機可靠性不保。建議旋轉軸做單獨回轉支撐受力機 ...

一針見血！

獅子王_g2Bhs 發表于 2017-3-25 09:03:12

聯軸器

獅子王_g2Bhs 發表于 2017-3-25 09:02:29

百度

寬kuan 發表于 2017-3-18 20:08:53

學習了

森林883 發表于 2017-3-17 13:31:13

森林883 發表于 2017-3-17 12:23
不建議直接和電機軸連接，這樣電機受偏轉力矩，長期使用，電機可靠性不保。建議旋轉軸做單獨回轉支撐受力機 ...

即使加減速機，也推薦旋轉的懸臂軸加單獨的受力支撐--加兩個軸承而已

一般來說減速機都是可以承受一定的軸向力的吧像這種負載比較小的不加應該沒有問題吧發表于 2017-3-17 13:57

polyval 發表于 2017-3-17 12:23:37

可以用錐套或脹套類似的結構，原理都差不多。不用糾結的
