求曲軸連桿機構設計的改善方案

查看數: 6593 | 評論數: 19 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-3-16 07:51

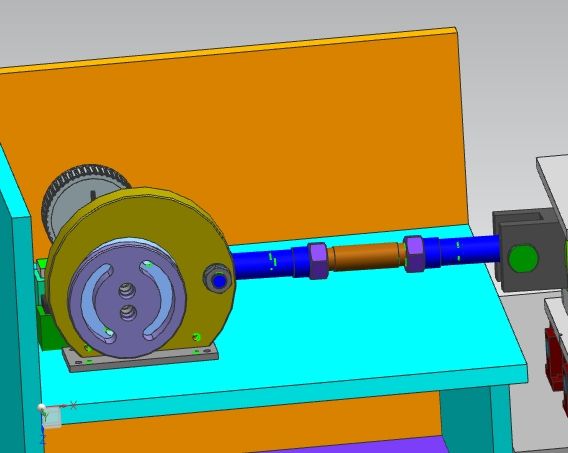

本帖最后由面壁深功于 2017-3-16 07:55 編輯圖片中左邊為偏心輪軸系，通過二個青色的關節軸承組作連桿，帶動最右端的滑塊作左右往返運動。負載300Kg，關節軸承選孔徑36*桿內絲M36。三個問題。 1，左邊什么辦法 ...

回復

FKUEDEJXSQ2 發表于 2023-10-9 17:57:51

多學

JXSQ001 發表于 2017-3-20 09:18:03

JXSQ001 發表于 2017-3-16 09:41
左邊用墊板會有打擊現象，想辦法在關節連桿那部分用個滑套導向

這怎么打在軸向？

wjfwjf008 發表于 2017-3-19 00:10:50

個人覺得你加限制沒有必要，電機帶偏心輪旋轉時你只要調節兩個螺母之間的距離并固定，使右邊的運動位置達到要求即可，就像機械沖床的凸輪機構一樣，調節中間的間距來達到行程一樣，

xue428032 發表于 2017-3-16 19:48:42

底下那塊是墊板？，不是被限制死了嗎

這個不會，因為大輪盤和芯軸是軸承結構連接，并且在墊板與大輪盤的扁司之間，是有一定運動間隙（大于等于偏心數值）留著發表于 2017-3-16 20:18

夢幻者 發表于 2017-3-16 15:43:19

夢幻者發表于 2017-3-16 09:54
大俠，我沒有刻意去看你的帖子了，只是有時打開一個帖子就看到你的頭像了，無意的

我的回復沒有惡意也沒有貶低打擊你的意思你對技術的熱情高很欣賞您只是希望你在以后的回復中盡量多點解決問題而不是面面俱到

面壁深功 發表于 2017-3-16 11:44:39

xiaobing86203 發表于 2017-3-16 11:32
樓主，我想問一下：你負載300kg,使用的電機是什么形式的電機？功率選用多大？

方案現在選的是4Kw剎車電機

xiaobing86203 發表于 2017-3-16 11:32:41

樓主，我想問一下：你負載300kg,使用的電機是什么形式的電機？功率選用多大？

xiaobing86203 發表于 2017-3-16 10:10:44

關節軸承精度是沒什么問題；但這塊墊板在運動過程中肯定會導致偏向輪無法順利通過死點，整個機構會卡死
