一起學習

非常感謝非常感謝

這應該只是方案圖，結構還需要細化吧

跟著學習學習

保證滑軌平行度，加浮動接頭！

如果行程非常短，調節好了，也可以將就用。

確實需要浮動接頭，另外這是用的超薄氣缸吧，是因為空間不夠嗎？如果空間夠用雙桿氣缸來限位的話，都用不著什么雙滑軌的說。也用不著接浮動接頭。

需要加浮動接頭或自制連接塊

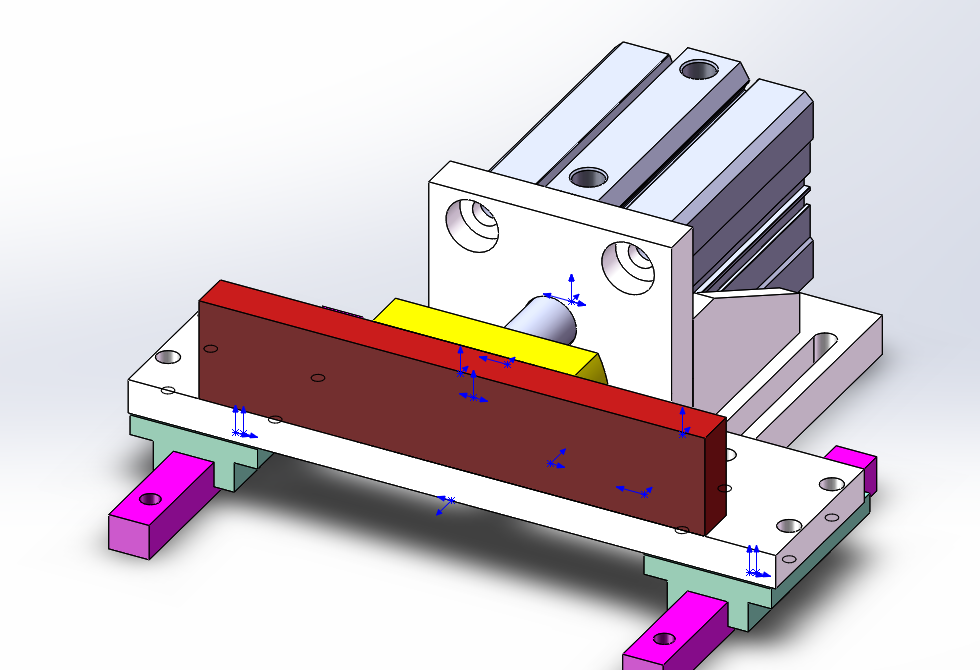

看圖就知道是新人設計的，氣缸和雙直線導軌這樣組合在實際情況下肯定會卡頓，氣缸伸縮不暢；通常這里我們設計會增加浮動接頭，采用標準件或自制聯接塊（安裝空間不足的情況下）；如圖，我這邊的設計
