fangyunsheng 發表于 2017-3-8 19:58
對齊，確切的說，應該是參照縮放，也就是利用縮放功能的參照參數

9 Z8 m4 ?. O, {1 ]$ ~% J* i是的呀，設定好參照（圖紙給出的，只有80的尺寸），然后縮放至設定好的參照尺寸。
1 w  [, x4 Y- m傳統縮放（SC）是按比例的放大或者縮小，不如直接按照給出的80的尺寸進行對齊。

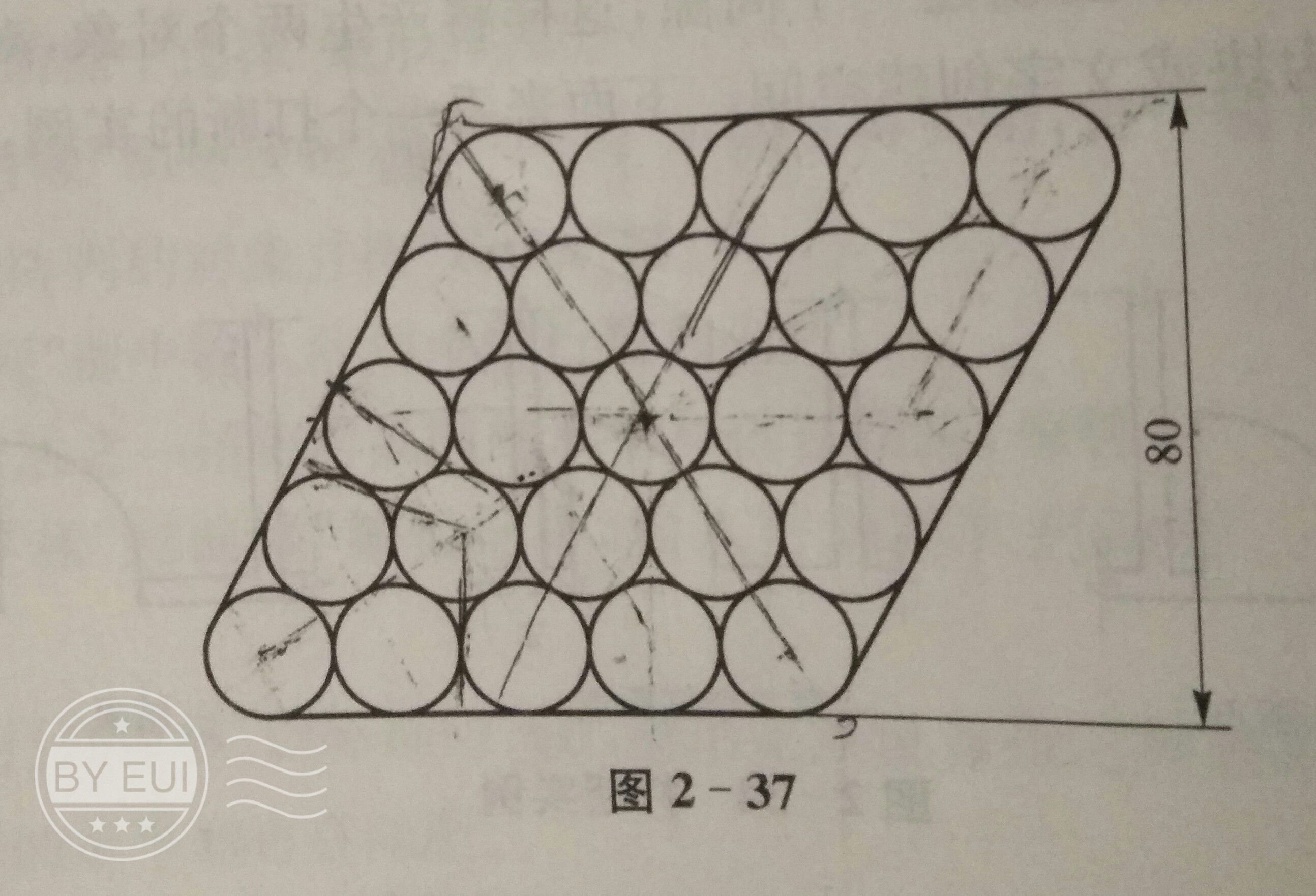

25個等經的圓排好，相切，標尺寸。

應該可以畫出來的吧，兩條斜邊是相等的，高是80，夾角60度，都是5個等直徑的圓，好畫吧。你先畫兩條平行線80的距離，再畫斜線，有三維的話，用草圖更好畫

草繪添加約束

簡單實用方法
一、80的60度斜邊為92.38畫心水平線，分成5等分，再取小線段中點為水平圓心，以92.38/5=18.48為直徑畫圓組，然后所作旋轉60度
二、執行復制命令，將第一條那斜線點組合一一過水平等分點
# n/ b: |1 K: A三、作切線外框

song3620 發表于 2017-3-8 17:02
5 E6 a# e: a, e+ z( B8 g& \+ g) N1，使用陣列將內部的25個圓陣列出來，尺寸隨意，第三步會設定。
2，使用直線把外輪廓畫出來，尺寸隨意，第 ...

; i' S3 S' c1 @- `對齊，確切的說，應該是參照縮放，也就是利用縮放功能的參照參數

三維畫，自動就算好了

這是職稱考試題，先任意半徑作圓，作好所有圓后用對齊命令，對到相應尺寸就可

11樓正解，那些去計算的，這不是做數學計算，這是機械制圖
