XXXXLan 發表于 2017-3-14 11:11
好的 感謝 我會參考的

其實我想有人出來批評一下，我也想知道這種情況怎樣選電機

字幕組 發表于 2017-3-13 18:46
我想說說我想的計算，算錯了不要見笑。機構的轉數是15rad/min，速度很慢，然后扭矩應該是也就幾kgm左右，用 ...

好的 感謝 我會參考的

我想說說我想的計算，算錯了不要見笑。機構的轉數是15rad/min，速度很慢，然后扭矩應該是也就幾kgm左右，用普通的帶剎車的感應電機應該可以吧，減速比用100的

一展刀鋒 發表于 2017-3-10 18:42
前兩天比較忙
電機轉子慣量與方臺慣量的匹配，是的

其實是我第一次做方案 到時候還有評審 只希望做的別太離譜 翻了很多資料 也想聽聽論壇里有經驗的人的意見 能學到更多東西

一展刀鋒 發表于 2017-3-10 18:42
前兩天比較忙
電機轉子慣量與方臺慣量的匹配，是的

我蝸輪蝸桿減速機1:50減速比，根據J=J/R2算了一下 轉臺與電機轉子慣量比為2:1不知道能不能滿足

一展刀鋒 發表于 2017-3-10 18:42
前兩天比較忙
電機轉子慣量與方臺慣量的匹配，是的

感謝耐心的解答

XXXXLan 發表于 2017-3-8 08:51
你這個匹配是指電機轉子慣量與方臺慣量的匹配嗎？原諒我是小白 不是很懂。其實重量的話方盤只是一部分 15 ...

前兩天比較忙
電機轉子慣量與方臺慣量的匹配，是的

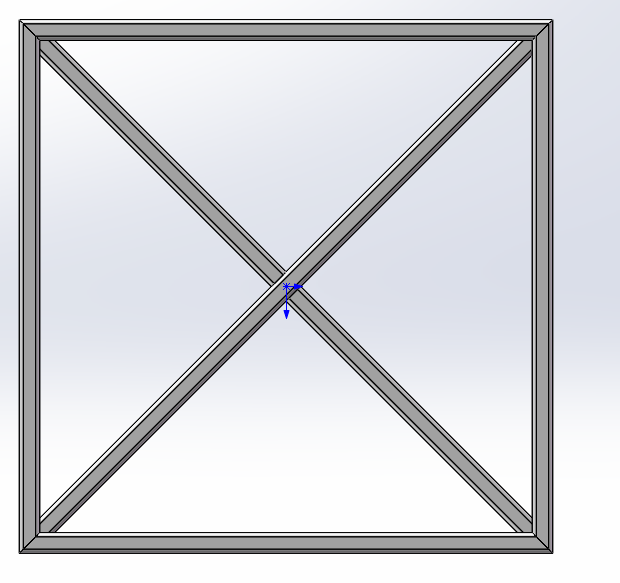

看你表達的應該是方臺在水平面轉動了，我看你的圖，意味是在垂直于地面的平面轉的
另外靠渦輪蝸桿本身自鎖去剎車，我給你看網上一段話

蝸輪的自鎖功能要達到一定的速比才能實現，自鎖效果才會更佳。這和導程角有關，即速比小的蝸輪蝸桿減速機自鎖功能就不是那么理想

一展刀鋒 發表于 2017-3-7 16:33
那你匹配到多少，還要考慮斷電剎車
否則斷電了甩下來可不是開玩笑
還有考慮下不用方鋼，用角鋼焊接行不行 ...

你這個匹配是指電機轉子慣量與方臺慣量的匹配嗎？原諒我是小白 不是很懂。其實重量的話方盤只是一部分 15kg是方臺上加上負載的重量。還有就是想問你說的甩下來是怎么種情況，我不太理解。設計時候 蝸輪蝸桿只負責驅動和剎車 方臺本身重力的承載 由電機外殼機箱所承載 固定。

那你匹配到多少，還要考慮斷電剎車
否則斷電了甩下來可不是開玩笑
還有考慮下不用方鋼，用角鋼焊接行不行，減輕重量
