最好是皮帶中間加T型導條啦

學習了

Girly-hot 發表于 2017-3-1 17:50

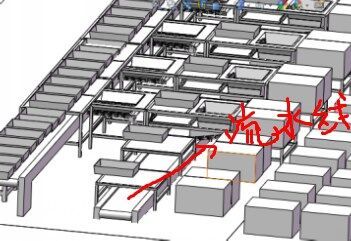

安裝空間比較小，主要就是傳送廢渣，固體，不重。上面只是畫了個簡圖。

每米承重是多少，不超過100kg/m，滾筒就不要搞大

載重很小，但是考慮線很長；總體是否能做成板鏈形式的，側板用鈑金折彎；現在板鏈線很成型，都是標準設備了……

Girly-hot 發表于 2017-3-1 14:34
謝謝！ 因高度空間不夠，加上腳架都不能超過280mm，滾筒直接60-80會不會打滑？高度限制了，加漲緊輪的話 ...

你的物料屬于什么性質的，散狀，還是固體的，固體的可以放到100.看你空間也不是很大。還有這東西的軸做到20mm也就夠了，調質處理下，漲緊輪肯定是要的，安裝在主動輪或者從動輪的一層，皮帶的下方，向上定就可以了空間什么的肯定是有的。如果需要調速可以用變頻器加電機來控制，電機可主動輪的連接方式，根據電機的擺放可以選擇，鏈傳動或者，星型聯軸器（幾十塊錢一個）。你發個圖片看看會更好

小楊1992 發表于 2017-3-1 14:05
還有你的鍍鋅托板可以做到1.5m-2m，托板與托板之間要有從動滾筒，托板與滾筒之間距離大概一手掌長就可以了

恩！謝謝。拖板中間加托輥可以。

小楊1992 發表于 2017-3-1 14:03
用鋁型材，或者冷拉的c型剛，熱軋態的c型鋼鋼也行，厚度在3mm，pvc帶選用3-4mm有耐磨的，滾筒直徑一樣，選 ...

謝謝！ 因高度空間不夠，加上腳架都不能超過280mm，滾筒直接60-80會不會打滑？高度限制了，加漲緊輪的話，電機只能安在中間位置。空間不夠吧。我是想用空心軸減速電機，直接安在主動軸上，這樣的話主動軸應該做多大呢？

還有你的鍍鋅托板可以做到1.5m-2m，托板與托板之間要有從動滾筒，托板與滾筒之間距離大概一手掌長就可以了
