尋求豎直環形導軌上實現穩定運動方案

查看數: 5882 | 評論數: 13 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-2-23 18:53

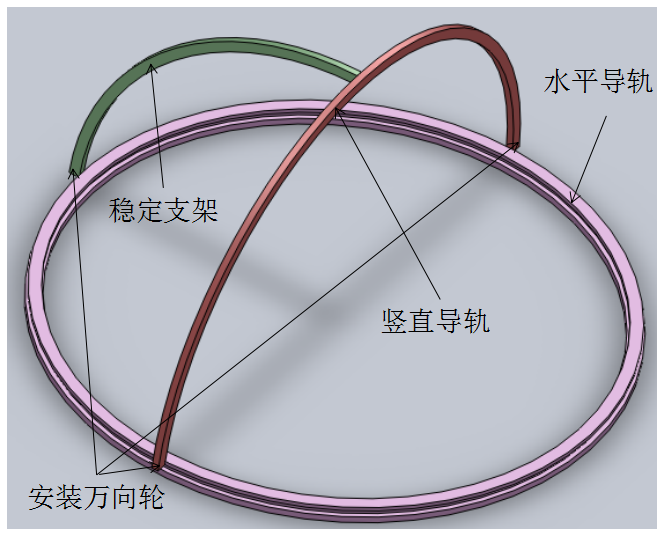

如圖，豎直半圓環導軌通過三個萬向輪在水平環形導軌上運動，現在需要設計一個結構，實現工作臺沿豎直半圓環導軌運動，請大家幫我想想有什么好的方案，保證在鉛垂面上穩定可靠，非常感謝啊！導軌和輪子的運動類似 ...

回復

FKUEDEJXSQ2 發表于 2023-9-27 15:43:52

感謝分享

受不了了 發表于 2017-2-24 10:19:44

剛性太弱，如果下面3個支撐點沒互相連接

toafy 發表于 2017-2-24 10:13:47

如果不計重量的話，豎直導軌可加工成直徑4米的內外雙V型導軌，導軌一面上車槽安裝齒條，然后剖開使用，穩定性應該沒有問題

702736 發表于 2017-2-24 09:23:59

滾珠導柱導套

水晶星 發表于 2017-2-24 09:05:22

lgliang_429 發表于 2017-2-24 08:59
這個結構會脫軌的。

導軌方式不局限提供的火車導軌，僅僅是個參考，謝謝啊！

水晶星 發表于 2017-2-24 09:01:07

面壁深功發表于 2017-2-24 06:48
輪子下部加一個擋圈扣著，具體結構有很多到時搞個動畫，供大家再次討論哈

嗯，謝謝啊，由于是中空的結構，可用的支撐點有限，主要考慮穩定可靠！

lgliang_429 發表于 2017-2-24 08:59:30

這個結構會脫軌的。

水晶星 發表于 2017-2-24 08:58:35

蔡皓618 發表于 2017-2-23 22:04
從沒見過這么奇特的結構。玩具用的嗎？玩具倒是很多新奇的結構。

不是的，使用在光學輻射測量的一個大型工裝！

金胖子 發表于 2017-2-24 08:22:36

沒理解樓主想表達的意思
