發布時間: 2017-2-21 18:27

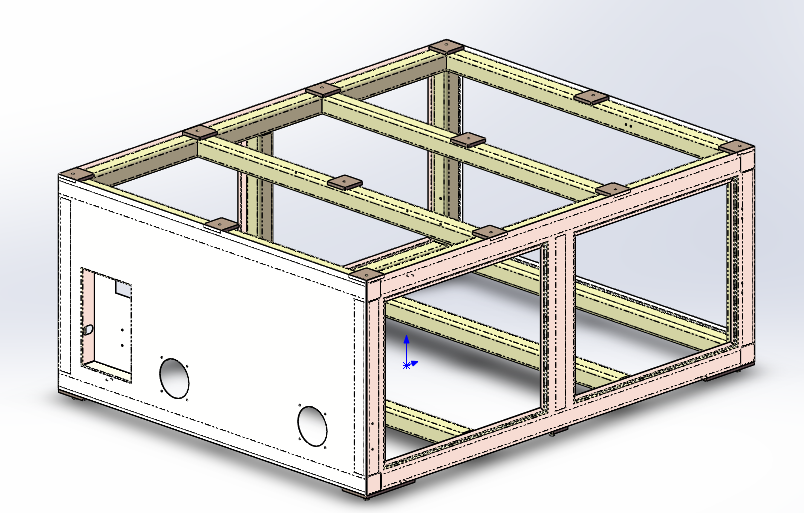

正文摘要:如上圖，方通焊一焊拼了個機架，架上鋁板放上機械手和產品定位模就是一臺簡單的設備了， 但是老板怕機械手高速運行時機架剛性不夠會晃， 求大神指導，這個怎么個算法可以證明？或者剛性不夠再加強一點。 補充內 ... |
| 有限元分析 |
|
這個機架應該足夠穩定了。 如實在擔心，底部橫檔加配重塊，或底腳固定到地基上。 |
本帖最后由 oldpipe 于 2017-2-22 21:44 編輯 xiaobing86203 發表于 2017-2-22 11:26 我遇到過這個問題，最后就是在這個數量級上解決問題的。你說的汽車零部件是哪個件？ ——補充一下：我出問題的那個件，基頻約300Hz。 |
| 機械設計是實踐科學。理論來源與實踐，但高于實踐。所以動不動就證明，就計算，先不說正確與否，時間都在紙上浪費了確一點不假。當然，比較危險的結構，或者武裝到牙齒的結構，計算就在所難免。再說，花了好久計算出來的結構，別人一個照片就拍去了。更多的是工藝能拉大產品的差距。個人愚見。 |
|
本帖最后由 桂花暗香 于 2017-2-22 16:15 編輯 在旋轉中心 做個配重 讓質心距離旋轉中心最近。然后在考慮這些。 |
| 4個福馬輪就夠用了，關鍵是機架重量能保證不出現移動就行 |
miky8963 發表于 2017-2-22 09:39 經驗：這個架子足夠穩定，建議把腳杯換直徑100以上就沒問題了。 |
| 可以模仿家具很多底部結構，在底角加三角支架，或者把那個架子直接變矮點。按理說就會減輕搖晃 |
